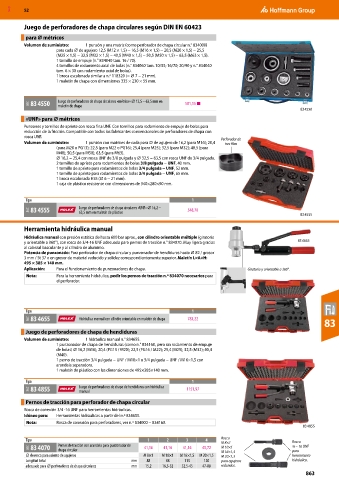

MXD 52

Juego de perforadores de chapa circulares según DIN EN 60423

para ⌀ métricos
Volumen de suministro: 1 punzón y una matriz (como perforador de chapa circular n.° 834000)
para cada ⌀ de agujero 12,5 (M12 × 1,5) − 16,5 (M16 × 1,5) − 20,5 (M20 × 1,5) − 25,5
(M25 × 1,5) − 32,5 (M32 × 1,5) − 40,5 (M40 × 1,5) − 50,5 (M50 × 1,5) − 63,5 (M63 × 1,5).
1 tornillo de empuje (n.° 834040 tam. 16 / 70).
4 tornillos de rodamiento axial de bolas (n.° 834060 tam. 10/55; 16/70; 20/90 y n.° 834040
tam. 6 × 30 con rodamiento axial de bolas).
1 broca escalonada similar a n.º 118320 (= ⌀ 7 − 21 mm).
1 maletín de chapa con dimensiones 335 × 230 × 55 mm.

86C 83 4550 Juego de perforadores de chapa circulares «métrico» ⌀ 12,5 – 63,5 mm en 581,15 ■
maletín de chapa
83 4550
«UNF» para ⌀ métricos
Punzones y tornillos de apriete con rosca fina UNF. Con tornillos para rodamiento de empuje de bolas para
reducción de la fricción. Compatible con todos los fabricantes convencionales de perforadores de chapa con
rosca UNF. Perforador de
Volumen de suministro: 1 punzón con matrices de cada para ⌀ de agujero de 16,2 (para M16); 20,4 tres filos
(para M20 o PG13); 22,5 (para M22 o PG16); 25,4 (para M25); 32,5 (para M32); 40,5 (para
M40); 50,5 (para M50); 63,5 (para M63).
⌀ 16,2 − 25,4 con rosca UNF de 3/8 pulgada y ⌀ 32,5 − 63,5 con rosca UNF de 3/4 pulgada.
2 tornillos de apriete para rodamientos de bolas 3/8 pulgada − UNF, 40 mm.
1 tornillo de apriete para rodamientos de bolas 3/4 pulgada − UNF, 52 mm.
1 tornillo de apriete para rodamientos de bolas 3/4 pulgada − UNF, 65 mm.
1 broca escalonada HSS (⌀ 6 − 21 mm).
1 caja de plástico resistente con dimensiones de 340×280×90 mm.

Tipo 1

86C 83 4555 Juego de perforadores de chapa circulares «UNF» ⌀ 16,2 – 548,70
63,5 mm en maletín de plástico
83 4555
Herramienta hidráulica manual

Hidráulica manual con presión estática de hasta 600 bar aprox., con cilindro orientable múltiple (giratorio
y orientable a 360°), con rosca de 3/4-16 UNF adecuada para pernos de tracción n.° 834070. Muy ligera gracias 83 4655
al cabezal basculante y al cilindro de aluminio.
Potencia de punzonado: Para perforador de chapa circular y punzonador de hendiduras hasta ⌀ 82 / grosor
3 mm / St 37 o en grosor de material reducido y solidez correspondientemente superior. Maletín L×A×H:
495 × 385 × 140 mm.
Aplicación: Para el funcionamiento de punzonadores de chapa. Giratorio y orientable a 360°.
Nota: Para la herramienta hidráulica, pedir los pernos de tracción n.º 834070 necesarios para
el perforador.

Tipo 1
86C 83 4655 Hidráulica manual con cilindro orientable en maletín de chapa 783,22
83
Juego de perforadores de chapa de hendiduras
Volumen de suministro: 1 hidráulica manual n.° 834655.
1 punzonador de chapa de hendiduras (como n.° 834160, pero sin rodamiento de empuje
de bolas) ⌀ 16,2 (M16); 20,4 (PG13 / M20); 22,5 (PG16 / M22); 25,4 (M25); 32,5 (M32); 40,4
(M40).
1 perno de tracción 3/4 pulgada − UNF / M10×1 o 3/4 pulgada − UNF / M16×1,5 con
arandela separadora.
1 maletín de plástico con las dimensiones de 495×385×140 mm.
Tipo 1
86C 83 4855 Juego de perforadores de chapa de hendiduras con hidráulica 1151,97
manual
Pernos de tracción para perforador de chapa circular
Rosca de conexión 3/4 -16 UNF para herramientas hidráulicas.
Idóneo para: Herramientas hidráulicas a partir del n.º 834655.
Nota: Rosca de conexión para perforadores, ver n.º 834000 − 834160.
83 4855

Tipo 1 2 3 4 Rosca Rosca
M 8×1
86C 83 4070 Pernos de tracción con arandela para punzonador de 41,16 41,16 41,16 45,72 M 10×1 ¾ – 16 UNF
chapa circular
para
⌀ de rosca para asiento de agujeros M 8×1 M 10×1 M 16×1,5 M 20×1,5 M 16×1,5 herramienta
M 20×1,5
Longitud total mm 88 88 113 120 para agujeros hidráulica.
adecuado para ⌀ perforadores de chapa circulares mm 15,2 16,5-32 32,5-45 47-80 redondos.
