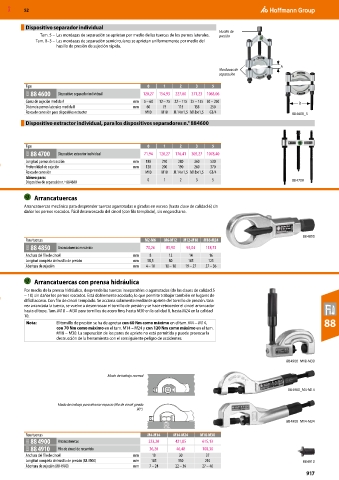

MXD 52

Dispositivo separador individual
Husillo de
Tam. 5 – Las mordazas de separación se aprietan por medio de las tuercas de los pernos laterales. presión
Tam. 0–3 – Las mordazas de separación semicirculares se aprietan uniformemente por medio del
husillo de presión de sujeción rápida.

A
Mordazas de
separación
Tipo 0 1 2 3 5
83U 88 4600 Dispositivo separador individual 120,27 154,93 227,80 371,23 1063,06
Gama de sujeción medida A mm 5 – 60 12 – 75 22 – 115 25 – 155 30 – 250 B
Distancia pernos laterales medida B mm 60 75 115 155 250
Rosca de conexión para dispositivo extractor M10 M10 M 14×1,5 M18×1,5 G3/4 88 4600_5
Dispositivo extractor individual, para los dispositivos separadores n.° 884600

Tipo 0 1 2 3 5
83U 88 4700 Dispositivo extractor individual 71,94 120,27 176,41 305,27 1078,40
Longitud pernos de tracción mm 180 270 280 360 530
Profundidad de sujeción mm 120 200 190 260 370
Rosca de conexión M10 M10 M 14×1,5 M18×1,5 G3/4
Idóneo para: 0 1 2 3 5 88 4700
Dispositivo de separación n.º 884600

Arrancatuercas
Arrancatuercas mecánico para desprender tuercas agarrotadas o giradas en exceso (hasta clase de calidad 6) sin
dañar los pernos roscados. Fácil desenroscado del cincel (con filo templado), sin engancharse.

88 4850
Para tuercas M2-M6 M6-M12 M12-M18 M18-M24
83U 88 4850 Arrancatuercas mecánico 70,26 85,90 92,04 118,73
Anchura del filo de cincel mm 8 12 14 16
Longitud completa sin husillo de presión mm 58,5 80 105 125
Abertura de sujeción mm 4 – 10 10 – 18 19 – 27 27 – 36

Arrancatuercas con prensa hidráulica
Por medio de la prensa hidráulica, desprende las tuercas inseparables o agarrotadas (de las clases de calidad 5
− 10) sin dañar los pernos roscados. Está doblemente acodado, lo que permite trabajar también en lugares de
difícil acceso. Con filo de cincel templado. Se acciona solamente mediante apriete del tornillo de presión. Una
vez arrancada la tuerca, se vuelve a desenroscar el tornillo de presión y se hace retroceder el cincel arrancador
hasta el tope. Tam. M18 − M30 para tornillos de acero fino, hasta M30 en la calidad 8, hasta M24 en la calidad
10.
Nota: El tornillo de presión se ha de apretar con 60 Nm como máximo en el tam. M4 − M14, 88
con 70 Nm como máximo en el tam. M14 – M24 y con 120 Nm como máximo en el tam.
M18 − M30. La superación de los pares de apriete no está permitida y puede provocar la
destrucción de la herramienta con el consiguiente peligro de accidentes.

88 4900_M18-M30

Modo de trabajo normal

88 4900_M4-M14

Modo de trabajo para ahorrar espacio (filo de cincel girado
90°).

88 4900_M14-M24

Para tuercas M4-M14 M14-M24 M18-M30
83U 88 4900 Arrancatuercas 223,20 421,85 615,13
83U 88 4910 Filo de cincel de recambio 36,20 46,48 108,30
Anchura del filo de cincel mm 18 30 37
Longitud completa sin husillo de presión (88 4900) mm 185 350 210 88 4910
Abertura de sujeción (88 4900) mm 7 – 24 22 – 36 27 – 46
917
