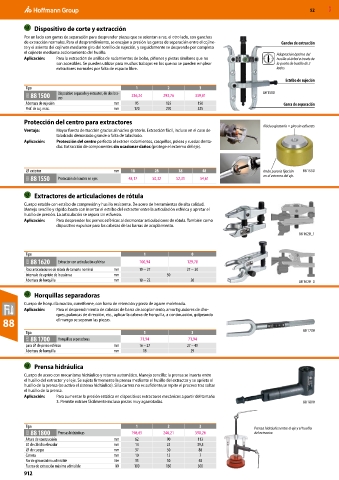

52 MXD

Dispositivo de corte y extracción
Por un lado con garras de separación para desprender piezas que se asientan a ras, el otro lado, con ganchos
de extracción normales. Para el desprendimiento, se encajan a presión las garras de separación entre el cojine- Gancho de extracción
te y el asiento del cojinete mediante giro del tornillo de sujeción, y seguidamente se desprende por completo
el cojinete mediante accionamiento del husillo. Adaptación óptima del
Aplicación: Para la extracción de anillos de rodamientos de bolas, piñones y piezas similares que no husillo al árbol a través de
son accesibles. Se pueden utilizar para muchos trabajos en los que no se pueden emplear la punta de husillo de 2
extractores normales por falta de espacio libre. lados.

Estribo de sujeción
Tipo 1 2 3
83U 88 1500 Dispositivo separado y extractor, de dos bra- 236,24 293,76 339,01 88 1500
zos
Abertura de sujeción mm 95 135 150 Garra de separación
Prof. de suj. máx. mm 170 270 325

Protección del centro para extractores
Núcleo giratorio = giro sin esfuerzo.
Ventaja: Mayor fuerza de tracción gracias al núcleo giratorio. Extracción fácil, incluso en el caso de
taladrado demasiado grande o falta de taladrado.
Aplicación: Protección del centro perfecta al extraer rodamientos, casquillos, poleas y ruedas denta-
das. Extracción de componentes sin ocasionar daños (protege el extremo del eje).

⌀ exterior mm 18 28 38 48 Imán para la fijación 88 1550
83U 88 1550 Protección del centro en ejes 48,17 50,32 52,31 54,61 en el extremo del eje.

Extractores de articulaciones de rótula
Cuerpo estable con estribo de compresión y husillo resistente. De acero de herramientas de alta calidad.
Manejo sencillo y rápido: basta con insertar el estribo del extractor entre la articulación esférica y apretar el
husillo de presión. La articulación se separa sin esfuerzo.
Aplicación: Para desprender los pernos esféricos al desmontar articulaciones de rótula. También como
dispositivo expulsor para las cabezas de las barras de acoplamiento.
88 1620_1

Tipo 1 0
83U 88 1620 Extractor con articulación esférica 100,94 129,78
Para articulaciones de rótula de tamaño nominal mm 19 − 27 27 − 30
Intervalo de apriete de la palanca mm 50
Abertura de horquilla mm 18 − 22 20 88 1620_0

Horquillas separadoras
Cuerpo de horquilla macizo, cuneiforme, con barra de retención y pieza de agarre moleteada.
Aplicación: Para el desprendimiento de cabezas de barra de acoplamiento, amortiguadores de cho-
ques, palancas de dirección, etc., aplicar la cabeza de horquilla, a continuación, golpeando
88 el mango se separan las piezas.
Tipo 1 3 88 1700
83U 88 1700 Horquillas separadoras 71,94 71,94
para ⌀ de perno esférico mm 16 – 27 27 – 40
Abertura de horquilla mm 18 29

Prensa hidráulica
Cuerpo de acero con mecanismo hidráulico y retorno automático. Manejo sencillo: la prensa se inserta entre
el husillo del extractor y el eje. Se sujeta firmemente la prensa mediante el husillo del extractor y se aprieta el
husillo de la prensa (se activa el sistema hidráulico). Si la carrera no es suficiente,se repite el proceso tras soltar
el husillo de la prensa.
Aplicación: Para aumentar la presión estática en dispositivos extractores mecánicos a partir del tamaño
3. Permite extraer fácilmente incluso piezas muy agarrotadas. 88 1800

Tipo 1 2 3 Prensa hidráulica entre el eje y el husillo
83U 88 1800 Prensas hidráulicas 198,65 246,21 598,26 del extractor.
Altura de construcción mm 62 90 113
⌀ de cilindro elevador mm 14 23 39,5
⌀ de cuerpo mm 37 50 80
Carrera mm 10 15 7
Par de giro máximo admisible Nm 35 50 40
Fuerza de extracción máxima admisible kN 100 150 300
912
