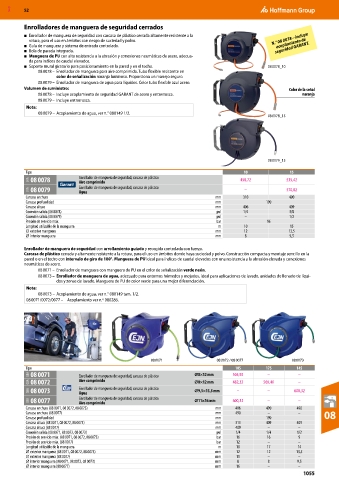

MXD 52

Enrolladores de manguera de seguridad cerrados

■ Enrollador de manguera de seguridad con carcasa de plástico cerrada altamente resistente a la
acoplamiento de
rotura, para el uso en ámbitos con riesgo de suciedad y polvo. N.° 08 0078 – incluye
■ Guía de manguera y sistema de entrada controlado. seguridad GARANT.
■ Bola de parada integrada.
■ Manguera de PU con alta resistencia a la abrasión y conexiones neumáticas de acero, adecua-
da para índices de caudal elevados.
■ Soporte mural giratorio para posicionamiento en la pared y en el techo. 08 0078_10
08 0078 – Enrollador de manguera para aire comprimido. Tubo flexible resistente en
color de señalización naranja luminoso. Proporciona un manejo seguro.
08 0079 – Enrollador de manguera de agua para líquidos. Color tubo flexible azul acero.
Volumen de suministro: Color de la señal
08 0078 – Incluye acoplamiento de seguridad GARANT de acero y entrerrosca. naranja
08 0079 – Incluye entrerrosca.
Nota:
08 0079 – Acoplamiento de agua, ver n.° 080149 1/2.
08 0078_15

08 0079_15
Tipo 10 15
01A 08 0078 Enrollador de manguera de seguridad, carcasa de plástico 458,72 535,42
Aire comprimido
01A 08 0079 Enrollador de manguera de seguridad, carcasa de plástico – 570,82
Agua
Carcasa anchura mm 310 490
Carcasa profundidad mm 190
Carcasa altura mm 406 409
Conexión salida (08 0078) pul 1/4 3/8
Conexión salida (08 0079) pul – 1/2
Presión de servicio máx. bar 16
Longitud utilizable de la manguera m 10 15
⌀ exterior manguera mm 12 13,5
⌀ interior manguera mm 8 9,5

Enrollador de manguera de seguridad con arrollamiento guiado y recogida controlada con fuerza.
Carcasa de plástico cerrada y altamente resistente a la rotura, para el uso en ámbitos donde haya suciedad y polvo. Construcción compacta y montaje sencillo en la
pared o en el techo con intervalo de giro de 180°. Manguera de PU ideal para índices de caudal elevados con una resistencia a la abrasión elevada y conexiones
neumáticas de acero.
08 0071 – Enrollador de manguera con manguera de PU en el color de señalización verde neón.
08 0073 – Enrollador de manguera de agua, adecuado para entornos húmedos y mojados, ideal para aplicaciones de lavado, unidades de llenado de líqui-
dos y zonas de lavado. Manguera de PU de color verde para una mejor diferenciación.
Nota:
08 0073 – Acoplamiento de agua, ver n.° 080149 tam. 1/2.
08 0071/0072/0077 – Acoplamiento ver n.º 080286.

08 0071 08 0072 / 08 0077 08 0073
Tipo 10S 17S 14S
08A 08 0071 Enrollador de manguera de seguridad, carcasa de plástico ⌀8×12 mm 505,92 – –
08A 08 0072 Aire comprimido ⌀8×12 mm 482,32 566,40 –
08A 08 0073 Enrollador de manguera de seguridad, carcasa de plástico ⌀9,5×13,5 mm – – 600,32
Agua
08A 08 0077 Enrollador de manguera de seguridad, carcasa de plástico ⌀11×16 mm 600,32 – –
Aire comprimido
Carcasa anchura (08 0071, 08 0072, 08 0073) mm 406 490 490
Carcasa anchura (08 0077) mm 490 – – 08
Carcasa profundidad mm 190
Carcasa altura (08 0071, 08 0072, 08 0073) mm 313 409 409
Carcasa altura (08 0077) mm 409 – –
Conexión salida (08 0071, 08 0072, 08 0073) pul 1/4 1/4 1/2
Presión de servicio máx. (08 0071, 08 0072, 08 0073) bar 16 16 9
Presión de servicio máx. (08 0077) bar 12 – –
Longitud utilizable de la manguera m 10 17 14
⌀ exterior manguera (08 0071, 08 0072, 08 0073) mm 12 12 13,5
⌀ exterior manguera (08 0077) mm 11 – –
⌀ interior manguera (08 0071, 08 0072, 08 0073) mm 8 8 9,5
⌀ interior manguera (08 0077) mm 16 – –
