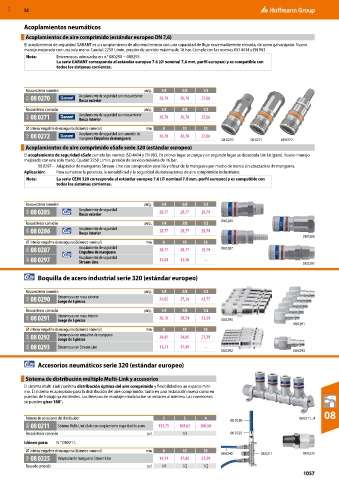

MXD 52

Acoplamientos neumáticos

Acoplamientos de aire comprimido (estándar europeo DN 7,6)
El acoplamiento de seguridad GARANT es un acoplamiento de alto rendimiento con una capacidad de flujo extremadamente elevada, de acero galvanizado. Nuevo
manejo mejorado con una sola mano. Caudal: 2250 L/min, presión de servicio máxima de 16 bar. Cumple con las normas ISO 4414 y EN 983.
Nota: Entrerroscas adecuadas en n.° 080290 − 080293.
La serie GARANT corresponde al estándar europeo 7.6 (⌀ nominal 7,6 mm, perfil europeo) y es compatible con
todos los sistemas corrientes.

Rosca exterior conexión pulg. 1/4 3/8 1/2
01A 08 0270 Acoplamiento de seguridad con rosca exterior 26,70 26,70 27,66
Rosca exterior
Rosca interior conexión pulg. 1/4 3/8 1/2
01A 08 0271 Acoplamiento de seguridad con rosca interior 26,70 26,70 27,66
Rosca interior
⌀ interior empalme de manguera (diámetro nominal) mm 8 11 13
01A 08 0272 Acoplamiento de seguridad con conexión de 26,70 26,70 27,66 08 0270 08 0271 08 0272
manguera Empalme de manguera
Acoplamientos de aire comprimido eSafe serie 320 (estándar europeo)
El acoplamiento de seguridad eSafe cumple las normas ISO 4414 y EN 983. En primer lugar se purga y en segundo lugar se desacopla (sin latigazo). Nuevo manejo
mejorado con una sola mano. Caudal: 2250 L/min, presión de servicio máxima de 16 bar.
08 0297 – Adaptador de mangueras Stream-Line con compresión sencilla y eficaz de la manguera por medio de tuerca sin abrazadera de manguera.
Aplicación: Para aumentar la potencia, la rentabilidad y la seguridad de instalaciones de aire comprimido industriales.
Nota: La serie CEJN 320 corresponde al estándar europeo 7.6 (⌀ nominal 7,6 mm, perfil europeo) y es compatible con
todos los sistemas corrientes.

Rosca exterior conexión pulg. 1/4 3/8 1/2
08A 08 0285 Acoplamiento de seguridad 28,77 28,77 29,79
Rosca exterior
08 0285
Rosca interior conexión pulg. 1/4 3/8 1/2
08A 08 0286 Acoplamiento de seguridad 28,77 28,77 29,79
Rosca interior
08 0286
⌀ interior empalme de manguera (diámetro nominal) mm 8 11 13
08A 08 0287 Acoplamiento de seguridad 28,77 28,77 29,79 08 0287
Empalme de manguera
08A 08 0297 Acoplamiento de seguridad 33,04 35,40 – 08 0297
Stream-Line

Boquilla de acero industrial serie 320 (estándar europeo)

Rosca exterior conexión pulg. 1/4 3/8 1/2
08A 08 0290 Entrerrosca con rosca exterior 24,05 27,29 42,77
Juego de 5 piezas
Rosca interior conexión pulg. 1/4 3/8 1/2
08A 08 0291 Entrerrosca con rosca interior 26,18 28,54 53,39 08 0290
Juego de 5 piezas
08 0291
⌀ interior empalme de manguera (diámetro nominal) mm 8 11 13
08A 08 0292 Entrerrosca con empalme de manguera 24,05 24,05 27,29
Juego de 5 piezas
08A 08 0293 Entrerrosca con Stream-Line 11,73 17,99 –
08 0292 08 0293
Accesorios neumáticos serie 320 (estándar europeo)

Sistema de distribución múltiple Multi-Link y accesorios
El sistema Multi-Link combina distribución óptima del aire comprimido y flexibilidad en un espacio míni-
mo. El sistema es apropiado para la distribución del aire comprimido, tanto en una instalación nueva como en
puestos de trabajo ya existentes. Los tiempos de montaje e instalación se reducen al mínimo. Las conexiones
se pueden girar 180°.
08 0211_4 08
Número de conexiones del distribuidor 2 3 4 08 0220
08A 08 0211 Sistema Multi-Link eSafe con acoplamiento seguridad de acero 132,75 169,62 206,50
Rosca interior conexión pul 1/2 08 0225
Idóneo para: N.° 080211.
⌀ interior empalme de manguera (diámetro nominal) mm 8 11 13 08 0240 08 0211 08 0225
08A 08 0225 Adaptador de mangueras Stream-Line 14,31 17,85 27,29
Rosca de conexión pul 1/4 1/2 1/2
1057
