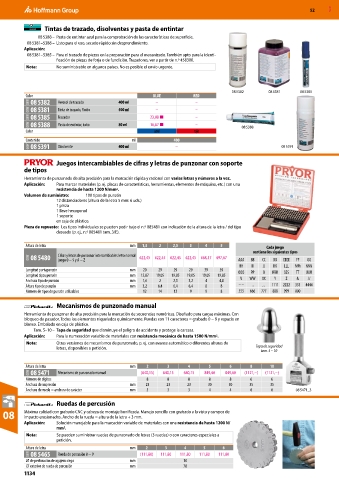

52 MXD

Tintas de trazado, disolventes y pasta de entintar
08 5388 – Pasta de entintar azul para la comprobación de las características de superficie.
08 5381–5388 – Listo para el uso, secado rápido sin desprendimiento.
Aplicación:
08 5381–5385 – Para el trazado de piezas en la preparación para el mecanizado. También apto para la identi-
ficación de piezas de forja o de fundición. Trazadores, ver a partir de n.º 458300.
Nota: No suministrable en algunos países. No es posible el envío urgente.

08 5382 08 5381 08 5385
Color BLUE RED
08W 08 5382 Aerosol de trazado 400 ml – –
08W 08 5381 Tinta de trazado, fluido 500 ml – –
08W 08 5385 Trazador 23,08 ■ –
08W 08 5388 Pasta de entintar, tubo 80 ml 16,67 ■ – 08 5388
Color azul rojo
Contenido ml 400
08W 08 5391 Disolvente 400 ml – 08 5391

Juegos intercambiables de cifras y letras de punzonar con soporte
de tipos
Herramienta de punzonado de alta precisión para la marcación rápida y racional con varias letras y números a la vez.
Aplicación: Para marcar materiales (p. ej. placas de características, herramientas, elementos de máquina, etc.) con una
resistencia de hasta 1200 N/mm 2 .
Volumen de suministro: 100 tipos de punzón
12 distanciadores (altura de la letra 5 mm: 6 uds.)
1 pinza
1 llave hexagonal
1 soporte
en caja de plástico.
Pieza de repuesto: Los tipos individuales se pueden pedir bajo el n.º 085481 con indicación de la altura de la letra / del tipo
deseado (p. ej., n.º 085481 tam. 3/E).

Altura de letra mm 1,5 2 2,5 3 4 5 Cada juego
contiene los siguientes tipos
08W 08 5480 Cifras y letras de punzonar intercambiables letra normal 622,45 622,45 622,45 622,45 668,17 697,67 AAA BB CC DD EEEE FF GG
juego 0 − 9 y A − Z
HH III JJ KK LLL MM NNN
Longitud portapunzón mm 20 29 29 29 39 39 OOO PP Q RRR SSS TT UUU
Longitud tipos punzón mm 15,87 19,05 19,05 19,05 19,05 19,05
Anchura tipo de punzón mm 1,6 2 2,5 3,2 4 4,8 V WW XX Y Z & //
Altura tipo de punzón mm 3,2 6,4 6,4 6,4 8 8 – – . . , , 1111 2222 333 4444
Número de tipos de punzón utilizables 12 14 12 9 9 8 555 666 777 888 999 000

Mecanismos de punzonado manual
Herramienta de punzonar de alta precisión para la marcación de secuencias numéricas. Diseñado para cargas máximas. Con
bloqueo de pasador. Todos los elementos niquelados químicamente. Ruedas con 11 caracteres = grabado 0 − 9 y espacio en
blanco. Embalado en caja de plástico.
Tam. 5–10 – Tapa de seguridad que disminuye el peligro de accidente y protege la carcasa.
Aplicación: Para la numeración variable de materiales con resistencia mecánica de hasta 1500 N/mm 2 .
Nota: Otras versiones de mecanismos de punzonado, p. ej. con avance automático o diferentes alturas de
letras, disponibles a petición. Tapa de seguridad
tam. 5 – 10

Altura de letra mm 2 3 4 5 6 8 10
08W 08 5471 Mecanismo de punzonado manual (640,15) 640,15 640,15 849,60 849,60 (1121,–) (1121,–)
Número de dígitos 8 8 8 8 8 6 6
Anchura de impresión mm 23 23 23 30 30 35 35
Anchura de rueda = anchura de carácter mm 3 3 3 4 4 6 6 08 5471_3

Ruedas de percusión
08 Máxima calidad con grabado CNC y cabeza de montaje bonificada. Manejo sencillo con grabado a la vista y campos de
impacto erosionados. Ancho de la rueda = altura de la letra + 3 mm.
Aplicación: Solución manejable para la marcación variable de materiales con una resistencia de hasta 1200 N/
mm 2 .
Nota: Se pueden suministrar ruedas de punzonado de letras (3 ruedas) o con caracteres especiales a
petición.
Altura de letra mm 2 3 4 5 6
08W 08 5465 Rueda de percusión 0 − 9 (111,80) 111,80 111,80 111,80 111,80
⌀ de perforación de agujero ciego mm 10
⌀ exterior de rueda de percusión mm 78
