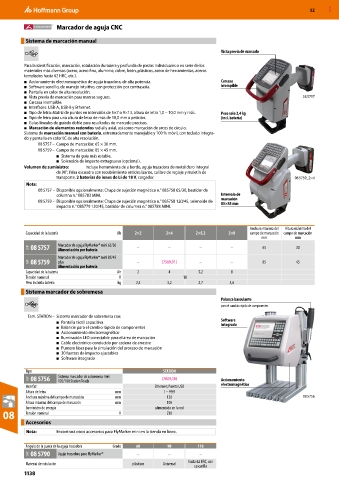

Page 2276 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Marcador de aguja CNC

Sistema de marcación manual

Vista previa de marcado

Para la identificación, marcación, rotulación duradera y profunda de piezas individuales o en serie de los
materiales más diversos (acero, acero fino, aluminio, cobre, latón, plásticos, acero de herramientas, aceros
templados hasta 62 HRC, etc.).
■ Accionamiento electromagnético de aguja trazadora, de alta potencia. Carcasa
■ Software sencillo, de manejo intuitivo, con protección por contraseña. irrompible
■ Pantalla en color de alta resolución.
■ Vista previa de marcación para marcas seguras. 08 5757
■ Carcasa irrompible.
■ Interfaces: USB-A, USB-B y Ethernet.
■ Tipo de letra: Matriz de puntos en intervalos de 5×7 o 9×13, altura de letra 1,0 – 10,0 mm y más. Peso solo 2,4 kg
■ Tipo de letra para una altura de letra de más de 10,0 mm a petición. (incl. batería)
■ Guías lineales de guiado doble para resultados de marcado precisos.
■ Marcación de elementos redondos radial y axial, así como marcación de arcos de círculo.
Sistema de marcación manual con batería, extremadamente manejable y 100 % móvil, con teclado integra-
do y pantalla en color LC de alta resolución.
08 5757 – Campo de marcación: 65 × 30 mm.
08 5759 – Campo de marcación: 85 × 45 mm.
■ Sistema de guía más estable.
■ Solenoide de impacto extragrueso (opcional).
Volumen de suministro: Incluye herramienta de a bordo, aguja trazadora de metal duro integral
de 90°, falsa escuadra con recubrimiento antideslizante, calibre de reglaje y maletín de
transporte, 2 baterías de iones de Li de 18 V, cargador. 08 5759_2×4
Nota:
08 5757 – Disponible opcionalmente: Chapa de sujeción magnética n.° 085758 65/30, bastidor de
columna n.° 085783 MINI. Intervalo de
08 5759 – Disponible opcionalmente: Chapa de sujeción magnética n.° 085758 120/45, solenoide de marcación
85×45 mm
impacto n.° 085779 120/45, bastidor de columna n.° 085783 MINI.

Anchura máxima del Altura máxima del
Capacidad de la batería Ah 2×2 2×4 2×5,2 2×8 campo de marcación campo de marcación
mm mm
04F 08 5757 Marcador de aguja FlyMarker® mini 65/30 – – – – 65 30
Alimentación por batería
Marcador de aguja FlyMarker® mini 85/45
04F 08 5759 plus – (7569,91) – – 85 45
Alimentación por batería
Capacidad de la batería Ah 2 4 5,2 8
Tensión nominal V 18
Peso incluida batería kg 2,4 3,2 2,7 3,6
Sistema marcador de sobremesa
Palanca basculante
para el cambio rápido de componentes

Tam. STATION – Sistema marcador de sobremesa con:
■ Pantalla táctil capacitiva Software
integrado
■ Balancín para el cambio rápido de componentes
■ Accionamiento electromagnético
■ Iluminación LED conectable para el área de marcación
■ Cable electrónico conducido por cadena de arrastre
■ Puntero láser para la simulación del proceso de marcación
■ 30 fuerzas de impacto ajustables
■ Software integrado

Tipo STATION
04F 08 5756 Sistema marcador de sobremesa mini (7009,18) Accionamiento
120/100 Station Touch
Interfaz Ethernet; Puerto USB electromagnético
Altura de letra mm 1 – 99,9
Anchura máxima del campo de marcación mm 120 08 5756
Altura máxima del campo de marcación mm 100
Suministro de energía alimentado en la red
08 Tensión nominal V 230
Accesorios
Nota: Encontrará otros accesorios para FlyMarker mini en la tienda en línea.

Ángulo de la punta de la aguja trazadora Grado 60 90 110
04F 08 5790 Aguja trazadora para FlyMarker® – – –
hasta 62 HRC, con
Material de rotulación plásticos Universal
cascarilla
