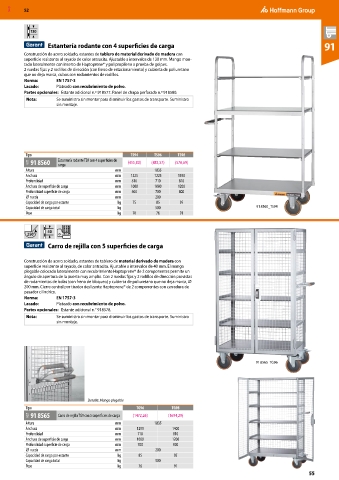

Page 2395 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

130

Estantería rodante con 4 superficies de carga 91
Construcción de acero soldado, estantes de tablero de material derivado de madera con
superficie resistente al rayado de color antracita. Ajustable a intervalos de 130 mm. Mango mon-
tado lateralmente con inserto de Haptoprene® y polipropileno a prueba de golpes.
2 ruedas fijas y 2 rodillos de dirección (con freno de estacionamiento) y cubierta de poliuretano
que no deja marca, cubos con rodamientos de rodillos.
Norma: EN 1757-3
Lacado: Plateado con recubrimiento de polvo.
Partes opcionales: Estante adicional n.º 918577. Panel de chapa perforada n.º 918580.
Nota: Se suministra sin montar para disminuir los gastos de transporte. Suministro
sin montaje.

Tipo TS94 TS96 TS98
91T 91 8560 Estantería rodante TS9 con 4 superficies de (455,80) (483,57) (570,69)
carga
Altura mm 1835
Anchura mm 1225 1225 1390
Profundidad mm 610 710 810
Anchura de superficie de carga mm 1000 1000 1200
Profundidad superficie de carga mm 600 700 800
⌀ rueda mm 200
Capacidad de carga por estante kg 75 85 95
Capacidad de carga total kg 500 91 8560_TS94
Peso kg 70 76 91

40
250°

Carro de rejilla con 5 superficies de carga

Construcción de acero soldado, estantes de tablero de material derivado de madera con
superficie resistente al rayado, de color antracita. Ajustable a intervalos de 40 mm. El mango
plegable colocado lateralmente con recubrimiento Haptoprene® de 2 componentes permite un
ángulo de apertura de la puerta muy amplio. Con 2 ruedas fijas y 2 rodillos de dirección provistas
de rodamientos de bolas (con freno de bloqueo) y cubierta de poliuretano que no deja marca, ⌀
200 mm. Cierre central por tirador deslizante Haptoprene® de 2 componentes con cerradura de
pasador cilíndrico.
Norma: EN 1757-3
Lacado: Plateado con recubrimiento de polvo.
Partes opcionales: Estante adicional n.° 918578.
Nota: Se suministra sin montar para disminuir los gastos de transporte. Suministro
sin montaje.

91 8565_TG96

Detalle: Mango plegable
Tipo TG96 TG98
9GT 91 8565 Carro de rejilla TG9 con 5 superficies de carga (1472,26) (1694,29)
Altura mm 1835
Anchura mm 1200 1400
Profundidad mm 710 810
Anchura de superficie de carga mm 1000 1200
Profundidad superficie de carga mm 700 800
⌀ rueda mm 200
Capacidad de carga por estante kg 85 95
Capacidad de carga total kg 500
Peso kg 76 91
55
