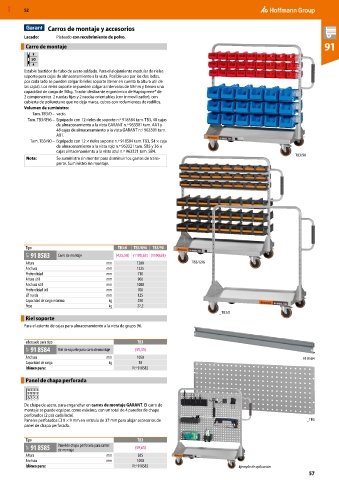

MXD 52

Carros de montaje y accesorios
Lacado: Plateado con recubrimiento de polvo.
Carro de montaje 91
50

Estable bastidor de tubo de acero soldado. Para el alojamiento modular de rieles
soporte para cajas de almacenamiento a la vista. Posible uso por los dos lados,
por cada lado se pueden colgar 8 rieles soporte (tener en cuenta la altura útil de
las cajas). Los rieles soporte se pueden colgar a intervalos de 50mm y tienen una
capacidad de carga de 30kg. Tirador deslizante ergonómico de Haptoprene® de
2 componentes. 2 ruedas fijas y 2 ruedas orientables (con inmovilizador), con
cubierta de poliuretano que no deja marca, cubos con rodamientos de rodillos.
Volumen de suministro:
Tam. TB3/0 – vacío.
Tam. TB3/G96 – Equipado con 12 rieles de soporte n.º 918584 tam. TB3, 48 cajas
de almacenamiento a la vista GARANT n.º 963301 tam. AA1 y
48 cajas de almacenamiento a la vista GARANT n.º 963301 tam.
AB1.
Tam. TB3/90 – Equipado con 12 × rieles soporte n.º 918584 tam. TB3, 54 × caja
de almacenamiento a la vista rojo n.º 963321 tam. SB5 y 36 ×
cajas almacenamiento a la vista azul n.º 963321 tam. SB4.
_TB3/90
Nota: Se suministra sin montar para disminuir los gastos de trans-
porte. Suministro sin montaje.

Tipo TB3/0 TB3/G96 TB3/90
91T 91 8583 Carro de montaje (425,50) (1190,63) (1190,63)
Altura mm 1200 _TB3/G96
Anchura mm 1225
Profundidad mm 710
Altura útil mm 900
Anchura útil mm 1000
Profundidad útil mm 700
⌀ rueda mm 125
Capacidad de carga máxima kg 250
Peso kg 27,2
_TB3/0
Riel soporte
Para el asiento de cajas para almacenamiento a la vista de grupo 96.

adecuado para tipo TB3
91T 91 8584 Riel de soporte para carro de montaje (35,35)
Anchura mm 1050 91 8584
Capacidad de carga kg 30
Idóneo para: N.º 918583

Panel de chapa perforada

De chapa de acero, para enganchar en carros de montaje GARANT. El carro de
montaje se puede equipar, como máximo, con un total de 4 paredes de chapa
perforados (2 por cada lado).
Paneles perforados □ 9 × 9 mm en retícula de 37 mm para alojar accesorios de _TB3
panel de chapa perforada.

Tipo TB3
91T 91 8585 Panel de chapa perforada para carros (39,65)
de montaje
Altura mm 385
Anchura mm 1050
Idóneo para: N.º 918583 Ejemplo de aplicación
