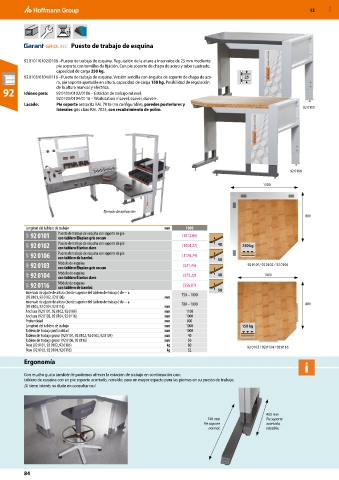

Page 2424 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

25

Puesto de trabajo de esquina

92 0101/0102/0106 – Puesto de trabajo de esquina. Regulación de la altura a intervalos de 25 mm mediante
pie soporte con tornillos de fijación. Con pie soporte de chapa de acero y tubo cuadrado,
capacidad de carga 250 kg.
92 0103/0104/0116 – Puesto de trabajo de esquina. Versión sencilla con ángulos de soporte de chapa de ace- 25
ro, pie soporte ajustable en altura, capacidad de carga 150 kg. Posibilidad de regulación
92 Idóneo para: de la altura manual y eléctrica.
92 0101/0102/0106 – Estación de trabajo mLevel.
92 0103/0104/0116 – Workstation mLevel, eLevel, eLevel+.
Lacado: Pie soporte antracita RAL 7016 (no configurable), paredes posteriores y
laterales gris claro RAL 7035, con recubrimiento de polvo. 92 0101

92 0106

1100

Ejemplo de aplicación
800
Longitud del tablero de trabajo mm 1000
91P 92 0101 Puesto de trabajo de esquina con soporte de pie (1013,86)
con tablero Eluplan gris oscuro
91P 92 0102 Puesto de trabajo de esquina con soporte de pie (1054,27) 40 250 kg
con tablero Eterlux claro
91P 92 0106 Puesto de trabajo de esquina con soporte de pie (1176,74) 50
con tablero de bambú
91P 92 0103 Módulo de esquina (521,45) 92 0101/ 92 0102 / 92 0106
con tablero Eluplan gris oscuro
91P 92 0104 Módulo de esquina (573,22) 40 1000
con tablero Eterlux claro
91P 92 0116 Módulo de esquina (556,81)
con tablero de bambú
Intervalo de ajuste de altura (borde superior del tablero de trabajo ) de − a 750 – 1000 50
(92 0101, 92 0102, 92 0106) mm
Intervalo de ajuste de altura (borde superior del tablero de trabajo ) de − a 700 – 1000 800
(92 0103, 92 0104, 92 0116) mm
Anchura (92 0101, 92 0102, 92 0106) mm 1100
Anchura (92 0103, 92 0104, 92 0116) mm 1000
Profundidad mm 800
Longitud del tablero de trabajo mm 1000 150 kg
Tablero de trabajo profundidad mm 1000
Tablero de trabajo grosor (92 0101, 92 0102, 92 0103, 92 0104) mm 40
Tablero de trabajo grosor (92 0106, 92 0116) mm 50
Peso (92 0101, 92 0102, 92 0106) kg 80 92 0103 / 92 0104 / 92 0116
Peso (92 0103, 92 0104, 92 0116) kg 32
Ergonomía
i

Con mucho gusto también le podemos ofrecer la estación de trabajo en combinación con:
tablero de esquina con un pie soporte acortado, retraído; para un mayor espacio para las piernas en su puesto de trabajo.
¡Si tiene interés no dude en consultarnos!

450 mm
740 mm Pie soporte
Pie soporte acortado,
normal. retraíble.

84
