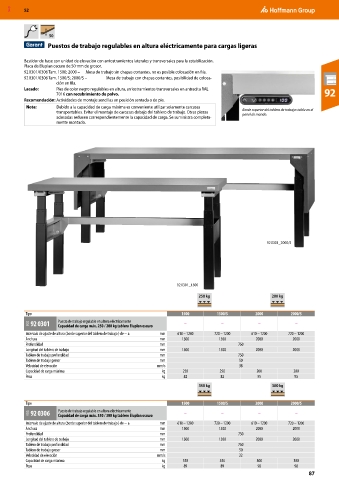

Page 2427 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

50
Puestos de trabajo regulables en altura eléctricamente para cargas ligeras

Bastidor de base con unidad de elevación con arriostramientos laterales y transversales para la estabilización.
Placa de Eluplan oscuro de 50 mm de grosor.
92 0301/0306 Tam. 1500; 2000 – Mesa de trabajo sin chapas cortantes, no es posible colocación en fila.
92 0301/0306 Tam. 1500/S; 2000/S – Mesa de trabajo con chapas cortantes, posibilidad de coloca-
ción en fila.
Lacado: Pies de color negro regulables en altura, arriostramientos transversales en antracita RAL
7016 con recubrimiento de polvo. 92
Recomendación: Actividades de montaje sencillas en posición sentada o de pie.
Nota: Debido a la capacidad de carga máxima es conveniente utilizar solamente carcasas
transportables. Evitar el montaje de carcasas debajo del tablero de trabajo. Otras piezas Borde superior del tablero de trabajo visible en el
panel de mando.
adosadas reducen correspondientemente la capacidad de carga. Se suministra completa-
mente montado.

92 0301_2000/S

92 0301_1500
250 kg 200 kg

Tipo 1500 1500/S 2000 2000/S
9GG 92 0301 Puesto de trabajo regulable en altura eléctricamente – – – –
Capacidad de carga máx. 250 / 200 kg tablero Eluplan oscuro
Intervalo de ajuste de altura (borde superior del tablero de trabajo ) de − a mm 610 – 1200 720 – 1200 610 – 1200 720 – 1200
Anchura mm 1500 1500 2000 2000
Profundidad mm 750
Longitud del tablero de trabajo mm 1500 1500 2000 2000
Tablero de trabajo profundidad mm 750
Tablero de trabajo grosor mm 50
Velocidad de elevación mm/s 38
Capacidad de carga máxima kg 250 250 200 200
Peso kg 82 82 95 95
350 kg 300 kg

Tipo 1500 1500/S 2000 2000/S
9GG 92 0306 Puesto de trabajo regulable en altura eléctricamente – – – –
Capacidad de carga máx. 350 / 300 kg tablero Eluplan oscuro
Intervalo de ajuste de altura (borde superior del tablero de trabajo ) de − a mm 610 – 1200 720 – 1200 610 – 1200 720 – 1200
Anchura mm 1500 1500 2000 2000
Profundidad mm 750
Longitud del tablero de trabajo mm 1500 1500 2000 2000
Tablero de trabajo profundidad mm 750
Tablero de trabajo grosor mm 50
Velocidad de elevación mm/s 22
Capacidad de carga máxima kg 350 350 300 300
Peso kg 89 89 98 98
87
