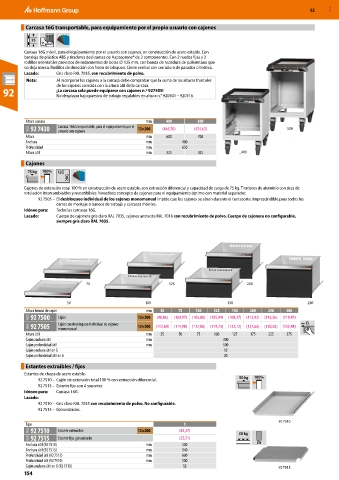

52 MXD

Carcasa 16G transportable, para equipamiento por el propio usuario con cajones

25

Carcasa 16G móvil, para el equipamiento por el usuario con cajones, en construcción de acero estable. Con
bandeja de plástico ABS y tiradores deslizantes de Haptoprene® de 2 componentes. Con 2 ruedas fijas y 2
rodillos orientables provistos de rodamientos de bolas ⌀ 125 mm, con banda de rodadura de poliuretano que
no deja marca. Rodillos de dirección con freno de bloqueo. Cierre central con cerradura de pasador cilíndrico.
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.
Nota: Al incorporar los cajones a la carcasa debe comprobar que la suma de las alturas frontales
de los cajones coincida con la altura útil de la carcasa.
92 ¡La carcasa solo puede equiparse con cajones n.º 927505!
No desplazar bajo puestos de trabajo regulables en altura n.° 920301 – 920316.

Altura carcasa mm 400 500
9GG 92 7430 Carcasa 16G transportable, para el equipamiento por el 12×20G (446,70) (454,63) _500
usuario con cajones
Altura mm 600 700
Anchura mm 400
Profundidad mm 650
Altura útil mm 325 425 _400
Cajones
75 kg 100% 12G
20G

Cajones de extensión total 100 % en construcción de acero estable, con extracción diferencial y capacidad de carga de 75 kg. Tiradores de aluminio con tiras de
rotulación intercambiables y reescribibles. Novedoso concepto de cajones para el equipamiento óptimo con material separador.
92 7505 – El desbloqueo individual de los cajones monomanual impide que los cajones se abran durante el transporte. Imprescindible para todos los
carros de montaje o bancos de trabajo y carcasas móviles.
Idóneo para: Todas las carcasas 16G.
Lacado: Cuerpo de cajonera gris claro RAL 7035, cajones antracita RAL 7016 con recubrimiento de polvo. Cuerpo de cajonera no configurable,
siempre gris claro RAL 7035.

_75 _125 _200

_50 _100 _150 _250
Altura frontal de cajón mm 50 75 100 125 150 200 250 300
9GG 92 7500 Cajón 12×20G (98,86) (100,97) (103,88) (105,99) (108,37) (113,92) (116,56) (119,47)
9GG 92 7505 Cajón con desbloqueo individual de cajones 12×20G (112,60) (114,98) (117,88) (119,73) (122,12) (127,66) (130,58) (133,48)
monomanual
Altura útil mm 25 50 75 100 125 175 225 275
Cajón anchura útil mm 300
Cajón profundidad útil mm 500
Cajón anchura útil en G 12
Cajón profundidad útil en G 20

Estantes extraíbles / fijos
Estantes de chapa de acero estable.
92 7510 – Cajón de extensión total 100 % con extracción diferencial. 50 kg 100%
92 7515 – Estante fijo con 4 soportes.
Idóneo para: Carcasa 16G.
Lacado:
92 7510 – Gris claro RAL 7035 con recubrimiento de polvo. No configurable.
92 7515 – Galvanizados.

92 7510
Tipo 1
9GG 92 7510 Estante extensible 12×20G (82,47) 30 kg
9GG 92 7515 Estante fijo, galvanizado (25,51)
Anchura útil (92 7510) mm 300 Zn
Anchura útil (92 7515) mm 340
Profundidad útil (92 7515) mm 600
Profundidad útil (92 7510) mm 500
Cajón anchura útil en G (92 7510) 12 92 7515
154
