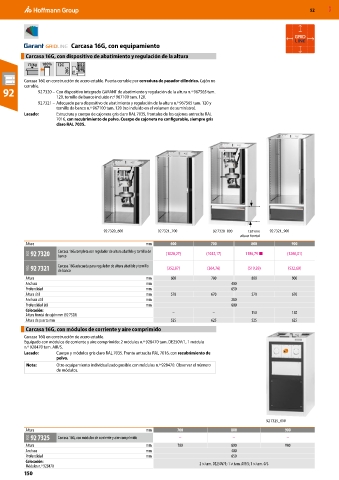

Page 2490 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Carcasa 16G, con equipamiento

Carcasa 16G, con dispositivo de abatimiento y regulación de la altura
75 kg 100% 12G
20G

Carcasa 16G en construcción de acero estable. Puerta cerrable por cerradura de pasador cilíndrico. Cajón no
cerrable.
92 92 7320 – Con dispositivo integrado GARANT de abatimiento y regulación de la altura n.º 967565 tam.
120, tornillo de banco incluido n.º 967100 tam. 120.
92 7321 – Adecuado para dispositivo de abatimiento y regulación de la altura n.º 967565 tam. 120 y
tornillo de banco n.º 967100 tam. 120 (no incluido en el volumen de suministro).
Lacado: Estructura y cuerpo de cajonera gris claro RAL 7035, frontales de los cajones antracita RAL
7016, con recubrimiento de polvo. Cuerpo de cajonera no configurable, siempre gris
claro RAL 7035.

92 7320_600 92 7321_700 92 7320_800 150 mm 92 7321_900
altura frontal
Altura mm 600 700 800 900
9GG 92 7320 Carcasa 16G completa con regulador de altura abatible y tornillo de (1020,27) (1032,17) 1186,79 ■ (1200,01)
banco
9GG 92 7321 Carcasa 16G adecuada para regulador de altura abatible y tornillo (352,87) (364,76) (519,39) (532,60)
de banco
Altura mm 600 700 800 900
Anchura mm 400
Profundidad mm 650
Altura útil mm 570 670 570 670
Anchura útil mm 280
Profundidad útil mm 600
Colocación: – – 150 150
Altura frontal de cajón mm (92 7320)
Altura de puerta mm 525 625 525 625
Carcasa 16G, con módulos de corriente y aire comprimido
Carcasa 16G en construcción de acero estable.
Equipado con módulos de corriente y aire comprimido: 2 módulos n.º 928470 tam. DE250V/1, 1 módulo
n.º 928470 tam. AIR/S.
Lacado: Cuerpo y módulos gris claro RAL 7035. Frente antracita RAL 7016, con recubrimiento de
polvo.
Nota: Otro equipamiento individualizado posible con módulos n.º 928470. Observar el número
de módulos.

92 7325_800
Altura mm 700 800 900
9GG 92 7325 Carcasa 16G, con módulos de corriente y aire comprimido – – –
Altura mm 700 800 900
Anchura mm 400
Profundidad mm 650
Colocación: 2 × tam. DE250V/1; 1 × tam. AIR/S; 1 × tam. 0/3
Módulos n.º 928470
150
