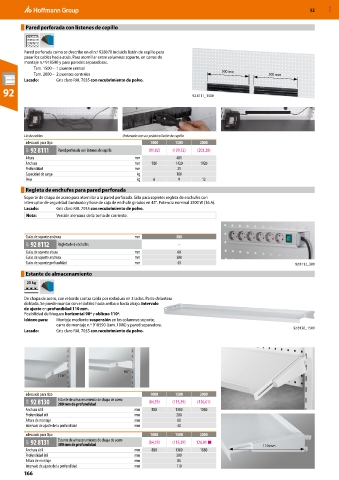

Page 2506 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Pared perforada con listones de cepillo

Pared perforada como se describe en el n.º 928070 incluido listón de cepillo para
pasar los cables hacia atrás. Para atornillar entre columnas soporte, en carros de
montaje n.º 918590 y para paredes separadoras.
Tam. 1500 – 1 puente central
500 mm
Tam. 2000 – 2 puentes centrales 500 mm
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
92 92 8111_1500

Lío de cables Ordenado con un práctico listón de cepillo
adecuado para tipo 1000 1500 2000
91P 92 8111 Pared perforada con listones de cepillo (81,82) (139,52) (203,28)
Altura mm 481
Anchura mm 920 1420 1920
Profundidad mm 25
Capacidad de carga kg 100
Peso kg 6 9 12
Regleta de enchufes para pared perforada
Soporte de chapa de acero para atornillar a la pared perforada. Silla para sopletes regleta de enchufes con
interruptor de seguridad iluminado y base de caja de enchufe girados en 45°. Potencia nominal 3500 W (16 A).
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Versión alemana de la toma de corriente.

Guías de soporte anchura mm 380
91P 92 8112 Regleta de 6 enchufes –
Guías de soporte altura mm 60
Guías de soporte anchura mm 380
Guías de soporte profundidad mm 43 92 8112_380
Estante de almacenamiento
25 kg

De chapa de acero, con reborde contra caída por rodadura en 3 lados. Parte delantera
doblada. Se puede montar con el doblez hacia arriba o hacia abajo. Intervalo
de ajuste en profundidad 110 mm.
Posibilidad de bloqueo horizontal 90º y oblicuo 110º.
Idóneo para: Montaje mediante suspensión en las columnas soporte,
carro de montaje n.º 918590 (tam. 1000) y pared separadora.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo. 92 8130_1500

90 °
110 °

adecuado para tipo 1000 1500 2000
91P 92 8130 Estante de almacenamiento de chapa de acero (84,59) (113,39) (126,01)
200 mm de profundidad
Anchura útil mm 880 1380 1880
Profundidad útil mm 200
Altura de montaje mm 80
Intervalo de ajuste de la profundidad mm 40
adecuado para tipo 1000 1500 2000
91P 92 8131 Estante de almacenamiento de chapa de acero (84,59) (113,39) 126,01 ■ 110 mm
300 mm de profundidad
Anchura útil mm 880 1380 1880
Profundidad útil mm 300
Altura de montaje mm 80
Intervalo de ajuste de la profundidad mm 110
166
