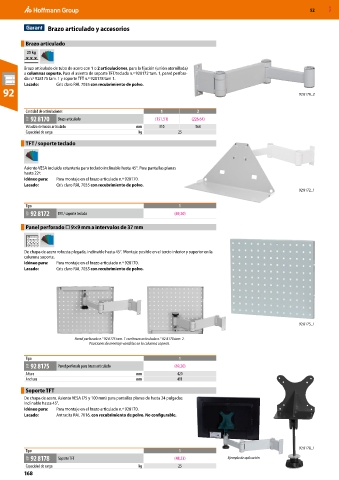

Page 2508 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Brazo articulado y accesorios

Brazo articulado
25 kg

Brazo articulado de tubo de acero con 1 o 2 articulaciones, para la fijación (unión atornillada)
a columnas soporte. Para el asiento de soporte TFT/teclado n.º 928172 tam. 1, pared perfora-
da n.º 928175 tam. 1 y soporte TFT n.º 928178 tam 1.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
92 92 8170_2

Cantidad de articulaciones 1 2
91P 92 8170 Brazo articulado (151,51) (226,64)
Voladizo del brazo articulado mm 310 560
Capacidad de carga kg 25

TFT / soporte teclado

Asiento VESA incluida estantería para teclado inclinable hasta 45°. Para pantallas planas
hasta 22º.
Idóneo para: Para montaje en el brazo articulado n.º 928170.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
92 8172_1

Tipo 1
91P 92 8172 TFT / soporte teclado (69,20)

Panel perforado □ 9×9 mm a intervalos de 37 mm

De chapa de acero robusta plegada, inclinable hasta 45°. Montaje posible en el tercio inferior y superior en la
columna soporte.
Idóneo para: Para montaje en el brazo articulado n.º 928170.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.

92 8175_1

Pared perforada n.° 92 8175 tam. 1 con brazo articulado n.° 92 8170 tam. 2.
Posiciones de montaje variables en la columna soporte.

Tipo 1
91P 92 8175 Pared perforada para brazo articulado (69,20)
Altura mm 420
Anchura mm 481

Soporte TFT
De chapa de acero. Asiento VESA (75 y 100 mm) para pantallas planas de hasta 24 pulgadas.
Inclinable hasta 45°.
Idóneo para: Para montaje en el brazo articulado n.º 928170.
Lacado: Antracita RAL 7016, con recubrimiento de polvo. No configurable.

92 8178_1
Tipo 1
91P 92 8178 Soporte TFT (48,23) Ejemplo de aplicación
Capacidad de carga kg 25
168
