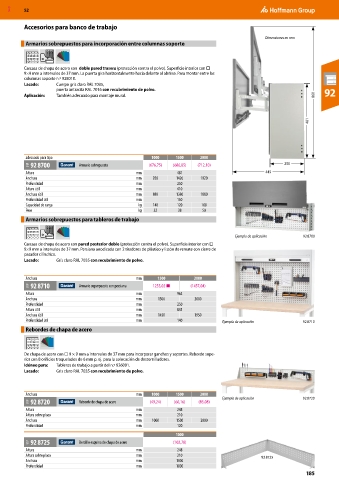

Page 2525 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Accesorios para banco de trabajo

Dimensiones en mm
Armarios sobrepuestos para incorporación entre columnas soporte

Carcasa de chapa de acero con doble pared trasera (protección contra el polvo). Superficie interior con □
9×9 mm a intervalos de 37 mm. La puerta gira horizontalmente hacia delante al abrirse. Para montar entre las
columnas soporte n.º 928010.
Lacado: Cuerpo gris claro RAL 7035,
puerta antracita RAL 7016 con recubrimiento de polvo. 92
Aplicación: También adecuado para montaje mural. 860

481

adecuado para tipo 1000 1500 2000
91P 92 8700 Armario sobrepuesto (676,75) (686,85) (712,10) 250
Altura mm 481 445
Anchura mm 920 1420 1920
Profundidad mm 250
Altura útil mm 410
Anchura útil mm 880 1380 1880
Profundidad útil mm 150
Capacidad de carga kg 140 120 100
Peso kg 32 38 50
Armarios sobrepuestos para tableros de trabajo

Ejemplo de aplicación 92 8700
Carcasa de chapa de acero con pared posterior doble (protección contra el polvo). Superficie interior con □
9×9 mm a intervalos de 37 mm. Persiana anodizada con 2 tiradores de plástico y listón de remate con cierre de
pasador cilíndrico.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.

Anchura mm 1500 2000
91P 92 8710 Armario superpuesto con persiana 1255,02 ■ (1457,04)
Altura mm 962
Anchura mm 1500 2000
Profundidad mm 250
Altura útil mm 845
Anchura útil mm 1450 1950
Profundidad útil mm 140 Ejemplo de aplicación 92 8710
Rebordes de chapa de acero

De chapa de acero con □ 9 × 9 mm a intervalos de 37 mm para incorporar ganchos y soportes. Reborde supe-
rior con 8 orificios troquelados de 6 mm p. ej. para la colocación de destornilladores.
Idóneo para: Tableros de trabajo a partir del n.º 926001.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.

Anchura mm 1000 1500 2000 Ejemplo de aplicación 92 8720
91P 92 8720 Reborde de chapa de acero (49,24) (66,16) (83,08)
Altura mm 248
Altura sobre placa mm 210
Anchura mm 1000 1500 2000
Profundidad mm 120
1000
91P 92 8725 Bordillo esquina de chapa de acero (102,78)
Altura mm 248
Altura sobre placa mm 210 92 8725
Anchura mm 1000
Profundidad mm 1000
185
