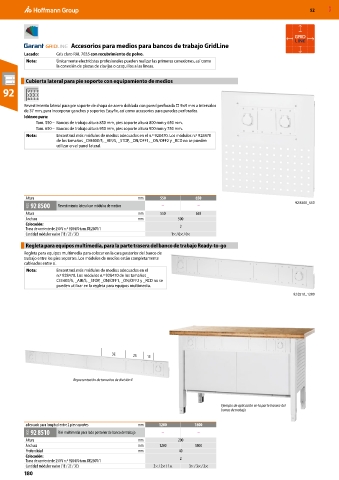

Page 2520 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Accesorios para medios para bancos de trabajo GridLine
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Únicamente electricistas profesionales pueden realizar las primeras conexiones, así como
la conexión de piezas de clavijas o casquillos a las líneas.

Cubierta lateral para pie soporte con equipamiento de medios
92

Revestimiento lateral para pie soporte de chapa de acero doblada con pared perforada □ 9×9 mm a intervalos
de 37 mm, para incorporar ganchos y soportes Easyfix, así como accesorios para paredes perforadas.
Idóneo para:
Tam. 550 – Bancos de trabajo altura 850 mm, pies soporte altura 800 mm y 650 mm.
Tam. 650 – Bancos de trabajo altura 950 mm, pies soporte altura 900 mm y 750 mm.
Nota: Encontrará más módulos de medios adecuados en el n.º 928470. Los módulos n.º 928470
de los tamaños _CEE400/5, _AIR/S, _STOP, _ON/OFF1, _ON/OFF2 y _RCD no se pueden
utilizar en el panel lateral.

Altura mm 550 650
9GG 92 8500 Revestimiento lateral con módulos de medios – – 92 8500_550
Altura mm 550 650
Anchura mm 500
Colocación: 2
Toma de corriente de 250 V n.º 928470 tam. DE250V/1
Cantidad módulos vacíos (1E / 2E / 3E) 1× / 0× / 0×
Regleta para equipos multimedia, para la parte trasera del banco de trabajo Ready-to-go
Regleta para equipos multimedia para colocar en la cara posterior del banco de
trabajo entre los pies soportes. Los módulos de medios están completamente
cableados entre sí.
Nota: Encontrará más módulos de medios adecuados en el
n.º 928470. Los módulos n.º 928470 de los tamaños _
CEE400/5, _AIR/S, _STOP, _ON/OFF1, _ON/OFF2 y _RCD no se
pueden utilizar en la regleta para equipos multimedia.
92 8510_1200

3E 2E 1E

Representación de tamaños de división E

Ejemplo de aplicación en la parte trasera del
banco de trabajo

adecuado para longitud entre 2 pies soportes mm 1200 1800
9GG 92 8510 Riel multimedia para lado posterior de banco de trabajo – –
Altura mm 200
Anchura mm 1200 1800
Profundidad mm 40
Colocación: 2
Toma de corriente de 250 V n.º 928470 tam. DE250V/1
Cantidad módulos vacíos (1E / 2E / 3E) 2× / 2× / 1× 3× / 3× / 2×
180
