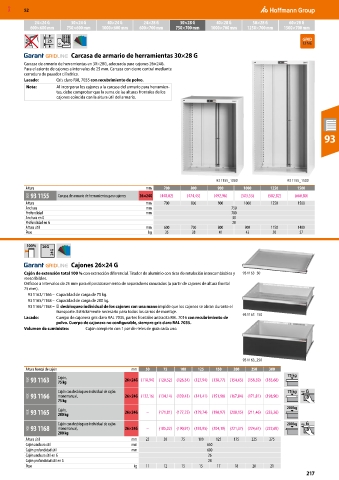

MXD 52

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
25

Carcasa de armario de herramientas 30×28 G
Carcasa de armario de herramientas en 30×28G, adecuada para cajones 26×24G.
Para el asiento de cajones a intervalos de 25 mm. Carcasa con cierre central mediante
cerradura de pasador cilíndrico.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Al incorporar los cajones a la carcasa del armario para herramien-
tas, debe comprobar que la suma de las alturas frontales de los
cajones coincida con la altura útil del armario.

93

93 1155_1000 93 1155_1500
Altura mm 700 800 900 1000 1250 1500
9GK 93 1155 Carcasa de armario de herramientas para cajones 26×24G (448,02) (474,45) (492,96) (503,53) (582,82) (660,80)
Altura mm 700 800 900 1000 1250 1500
Anchura mm 750
Profundidad mm 700
Anchura en G 30
Profundidad en G 28
Altura útil mm 600 700 800 900 1150 1400
Peso kg 35 38 41 43 50 57

100% 26G
24G
Cajones 26×24 G
Cajón de extensión total 100 % con extracción diferencial. Tirador de aluminio con tiras de rotulación intercambiables y 93 1163_50
reescribibles.
Orificios a intervalos de 25 mm para el posicionamiento de separadores ranurados (a partir de cajones de altura frontal
75 mm).
93 1163/1166 – Capacidad de carga de 75 kg.
93 1165/1168 – Capacidad de carga de 200 kg.
93 1166/1168 – El desbloqueo individual de los cajones con una mano impide que los cajones se abran durante el
transporte. Estrictamente necesario para todos los carros de montaje.
Lacado: Cuerpo de cajonera gris claro RAL 7035, partes frontales antracita RAL 7016 con recubrimiento de 93 1163_150
polvo. Cuerpo de cajonera no configurable, siempre gris claro RAL 7035.
Volumen de suministro: Cajón completo con 1 par de rieles de guía cada uno.

93 1163_250
Altura frontal de cajón mm 50 75 100 125 150 200 250 300
75 kg
9GK 93 1163 Cajón, 26×24G (118,94) (120,52) (126,34) (127,94) (138,77) (154,63) (158,59) (185,68)
75 kg
Cajón con desbloqueo individual de cajón 75 kg
9GK 93 1166 monomanual, 26×24G (132,16) (134,14) (139,43) (141,41) (151,98) (167,84) (171,81) (198,90)
75 kg
200 kg
9GK 93 1165 Cajón, 26×24G – (171,81) (177,75) (179,74) (190,97) (208,15) (211,46) (233,26)
200 kg
Cajón con desbloqueo individual de cajón 200 kg
9GK 93 1168 monomanual, 26×24G – (185,02) (190,97) (192,95) (204,19) (221,37) (224,67) (222,69)
200 kg
Altura útil mm 25 50 75 100 125 175 225 275
Cajón anchura útil mm 650
Cajón profundidad útil mm 600
Cajón anchura útil en G 26
Cajón profundidad útil en G 24
Peso kg 11 12 15 15 17 18 20 21
217
