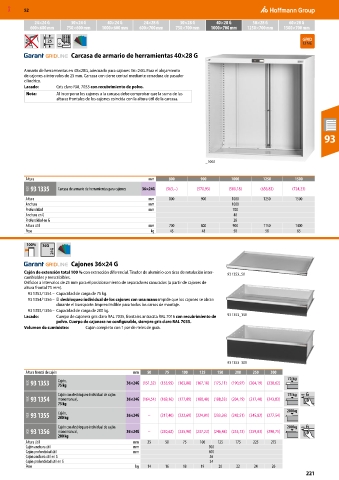

MXD 52

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
25

Carcasa de armario de herramientas 40×28 G

Armario de herramientas en 40×28G, adecuado para cajones 36×24G. Para el alojamiento
de cajones a intervalos de 25 mm. Carcasa con cierre central mediante cerradura de pasador
cilíndrico.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Al incorporar los cajones a la carcasa debe comprobar que la suma de las
alturas frontales de los cajones coincida con la altura útil de la carcasa.

93

_1000

Altura mm 800 900 1000 1250 1500
9GK 93 1335 Carcasa de armario de herramientas para cajones 36×24G (563,–) (570,93) (580,18) (656,83) (724,23)
Altura mm 800 900 1000 1250 1500
Anchura mm 1000
Profundidad mm 700
Anchura en G 40
Profundidad en G 28
Altura útil mm 700 800 900 1150 1400
Peso kg 45 48 50 58 65

100% 36G
24G
Cajones 36×24 G
Cajón de extensión total 100 % con extracción diferencial. Tirador de aluminio con tiras de rotulación inter- 93 1353_50
cambiables y reescribibles.
Orificios a intervalos de 25 mm para el posicionamiento de separadores ranurados (a partir de cajones de
altura frontal 75 mm).
93 1353/1354 – Capacidad de carga de 75 kg.
93 1354/1356 – El desbloqueo individual de los cajones con una mano impide que los cajones se abran
durante el transporte. Imprescindible para todos los carros de montaje.
93 1355/1356 – Capacidad de carga de 200 kg.
Lacado: Cuerpo de cajonera gris claro RAL 7035, frontales antracita RAL 7016 con recubrimiento de 93 1353_150
polvo. Cuerpo de cajonera no configurable, siempre gris claro RAL 7035.
Volumen de suministro: Cajón completo con 1 par de rieles de guía.

93 1353_300
Altura frontal de cajón mm 50 75 100 125 150 200 250 300
9GK 93 1353 Cajón, 36×24G (151,32) (155,95) (163,88) (167,18) (175,11) (190,97) (204,19) (230,62) 75 kg
75 kg
Cajón con desbloqueo individual de cajón 75 kg
9GK 93 1354 monomanual, 36×24G (164,54) (169,16) (177,09) (180,40) (188,33) (204,19) (217,40) (243,83)
75 kg
200 kg
9GK 93 1355 Cajón, 36×24G – (217,40) (222,69) (224,01) (233,26) (242,51) (245,82) (277,54)
200 kg
Cajón con desbloqueo individual de cajón 200 kg
9GK 93 1356 monomanual, 36×24G – (230,62) (235,90) (237,23) (246,48) (255,73) (259,03) (290,75)
200 kg
Altura útil mm 25 50 75 100 125 175 225 275
Cajón anchura útil mm 900
Cajón profundidad útil mm 600
Cajón anchura útil en G 36
Cajón profundidad útil en G 24
Peso kg 14 16 18 19 20 22 24 26
221
