Page 2607 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
100 kg
25
1000 kg

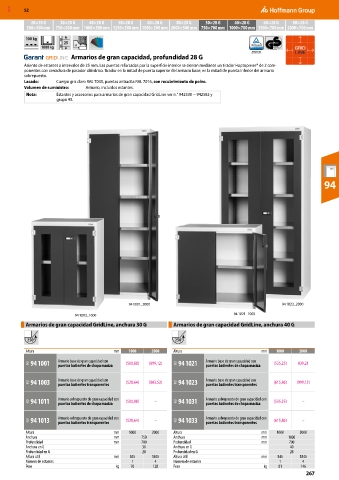

Armarios de gran capacidad, profundidad 28 G
Asiento de estantes a intervalos de 25 mm. Las puertas reforzadas por la superficie interior se cierran mediante un tirador Haptoprene® de 2 com-
ponentes con cerradura de pasador cilíndrico. Tirador en la mitad de puerta superior del armario base; en la mitad de puerta inferior del armario
sobrepuesto.
Lacado: Cuerpo gris claro RAL 7035, puertas antracita RAL 7016, con recubrimiento de polvo.
Volumen de suministro: Armario, incluidos estantes.
Nota: Estantes y accesorios para armarios de gran capacidad GridLine ver n.° 942530 − 942583 y
grupo 95.

94

94 1001_2000 94 1023_2000

94 1003_1000 94 1021_1000
Armarios de gran capacidad GridLine, anchura 30 G Armarios de gran capacidad GridLine, anchura 40 G

250° 250°

Altura mm 1000 2000 Altura mm 1000 2000

9GI 94 1001 Armario base de gran capacidad con (500,88) (699,12) 9GI 94 1021 Armario base de gran capacidad con (535,25) 839,21
puertas batientes de chapa maciza
puertas batientes de chapa maciza
9GI 94 1003 Armario base de gran capacidad con (528,64) (803,53) 9GI 94 1023 Armario base de gran capacidad con (615,86) (999,13)
puertas batientes transparentes
puertas batientes transparentes

9GI 94 1011 Armario sobrepuesto de gran capacidad con (500,88) – 9GI 94 1031 Armario sobrepuesto de gran capacidad con (535,25) –
puertas batientes de chapa maciza
puertas batientes de chapa maciza
9GI 94 1013 Armario sobrepuesto de gran capacidad con (528,64) – 9GI 94 1033 Armario sobrepuesto de gran capacidad con (615,86) –
puertas batientes transparentes
puertas batientes transparentes
Altura mm 1000 2000 Altura mm 1000 2000
Anchura mm 750 Anchura mm 1000
Profundidad mm 700 Profundidad mm 700
Anchura en G 30 Anchura en G 40
Profundidad en G 28 Profundidad en G 28
Altura útil mm 845 1845 Altura útil mm 845 1845
Número de estantes 1 4 Número de estantes 1 4
Peso kg 70 128 Peso kg 81 146
267
