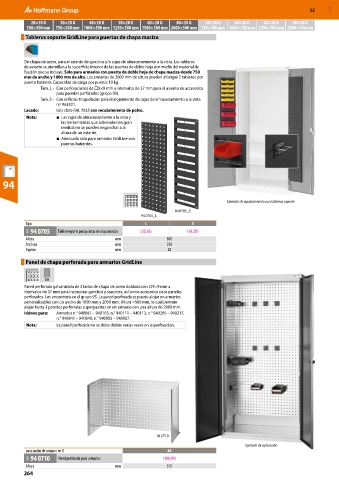

52 MXD
20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
Tableros soporte GridLine para puertas de chapa maciza

De chapa de acero, para el asiento de ganchos y/o cajas de almacenamiento a la vista. Los tableros
de asiento se atornillan a la superficie interior de las puertas de doble hoja por medio del material de
fijación que se incluye. Solo para armarios con puerta de doble hoja de chapa maciza desde 750
mm de ancho y 1000 mm de alto. Los armarios de 2000 mm de altura pueden albergar 2 tableros por
puerta batiente. Capacidad de carga por puerta: 10 kg.
Tam. L – Con perforaciones de □9×9 mm a intervalos de 37 mm para el asiento de accesorios
para paredes perforados (grupo 95).
Tam. S – Con orificios troquelados para el alojamiento de cajas de almacenamiento a la vista
n.º 963321.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: ■ Las cajas de almacenamiento a la vista y
las herramientas que sobresalen en gran
medida no se pueden enganchar a la
altura de un estante.
■ Adecuado solo para armarios GridLine con
puertas batientes.

94

Ejemplo de equipamiento con tableros soporte
94 0705_S
94 0705_L
Tipo L S
9GI 94 0705 Tablero soporte para puertas de chapa maciza (58,28) (58,28)
Altura mm 800
Anchura mm 250
Espesor mm 28

Panel de chapa perforada para armarios GridLine

Zn
Pared perforada galvanizada de 3 lados de chapa de acero doblada con □9×9 mm a
intervalos de 37 mm para incorporar ganchos y soportes, así como accesorios para paneles
perforados. Los encontrará en el grupo 95. La pared perforada se puede alojar en armarios
personalizables con un ancho de 1000 mm y 2000 mm. Altura =560 mm, lo cual permite
alojar hasta 3 paredes perforadas superpuestas en un armario con una altura de 2000 mm.
Idóneo para: Armarios n.° 940081 – 940103, n.° 940111 – 940113, n.° 940205 – 940217,
n.° 940841 – 940849, n.° 940905 – 940907.
Nota: La pared perforada no se debe doblar varias veces en la perforación.

94 0710
Ejemplo de aplicación
para ancho de armario en G 40
9GI 94 0710 Pared perforada para armarios (188,99)
Altura mm 575
