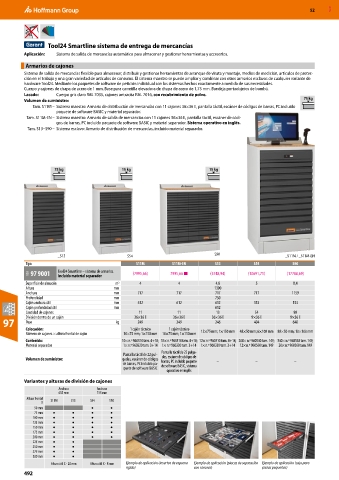

Page 2832 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tool24 Smartline sistema de entrega de mercancías
Aplicación: Sistema de salida de mercancías automático para almacenar y gestionar herramientas y accesorios.

Armarios de cajones
Sistema de salida de mercancías flexible para almacenar, distribuir y gestionar herramientas de arranque de viruta y montaje, medios de medición, artículos de protec-
ción en el trabajo y una gran variedad de artículos de consumo. El sistema maestro se puede ampliar y combinar con otros armarios esclavos de cualquier variante de
hardware Tool24. Mediante los paquetes de software de petición individual son los sistemas hechos exactamente a medida de sus necesidades.
Cuerpo y cajones de chapa de acero de 1 mm. Base para carretilla elevadora de chapa de acero de 1,75 mm. Bandeja portaobjetos de bambú.
Lacado: Cuerpo gris claro RAL 7035, cajones antracita RAL 7016, con recubrimiento de polvo.
Volumen de suministro: 75 kg
Tam. S11M – Sistema maestro: Armario de distribución de mercancías con 11 cajones 36×36 E, pantalla táctil, escáner de códigos de barras, PC incluido
paquete de software BASIC y material separador.
Tam. S11M-EN – Sistema maestro: Armario de salida de mercancías con 11 cajones 36×36 E, pantalla táctil, escáner de códi-
gos de barras, PC incluido paquete de software BASIC y material separador. Sistema operativo en inglés.
Tam. S13–S90 – Sistema esclavo: Armario de distribución de mercancías, incluido material separador.

75 kg 15 kg 15 kg

_S13 _S54 _S90 _S11M / _S11M-EN
Tipo S11M S11M-EN S13 S54 S90
9SA 97 9001 Tool24 Smartline – sistema de armarios (7995,66) 7995,66 ■ (5748,94) (10691,71) (17788,69)
Incluido material separador
Superficie de almacén m 2 4 4 4,8 5 8,4
Altura mm 1390
Anchura mm 717 717 717 717 1159
Profundidad mm 750
Cajón anchura útil mm 612 612 612 153 153
Cajón profundidad útil mm 612
Cantidad de cajones 11 11 13 54 90
División dentro de un cajón 36×36 E 36×36 E 36×36 E 9×36 E 9×36 E
97 Peso kg 249 249 246 404 640
Colocación: 1 cajón técnico 1 cajón técnico 12×75 mm; 1×150 mm 48×50 mm; 6×100 mm 80×50 mm; 10×100 mm
Número de cajones × altura frontal de cajón 10×75 mm; 1×150 mm 10×75 mm; 1×150 mm
Contenido: 10× n.º 960310 tam. 4+18; 10× n.º 960310 tam. 4+18; 12× n.º 960310 tam. 4+18; 200× n.º 960540 tam. 149; 340× n.º 960540 tam. 149;
Material separador 1× n.º 960330 tam. 3+14 1× n.º 960330 tam. 3+14 1× n.º 960330 tam. 3+14 12× n.º 960560 tam. 149 20× n.º 960560 tam. 149
Pantalla táctil de 22 pulga-
Pantalla táctil de 22 pul-
das, escáner de códigos de
Volumen de suministro: gadas, escáner de códigos barras, PC incluido paquete – – –
de barras, PC incluido pa- de software BASIC, sistema
quete de software BASIC
operativo en inglés
Variantes y alturas de división de cajones
Anchura Anchura
612 mm 153 mm
Altura frontal
X S11M S13 S54 S90
50 mm  
75 mm    
100 mm    
125 mm    
150 mm    
175 mm    
200 mm    
225 mm  
250 mm  
275 mm  
300 mm  
Altura útil X - 20 mm Altura útil X - 8 mm Ejemplo de aplicación (insertos de espuma Ejemplo de aplicación (placas de separación Ejemplo de aplicación (caja para
rígida) con ranuras) piezas pequeñas)
492
