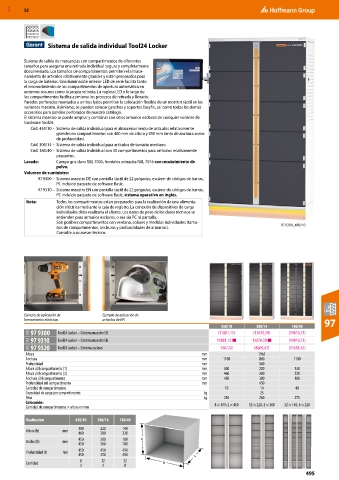

Page 2835 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Sistema de salida individual Tool24 Locker

Sistema de salida de mercancías con compartimentos de diferentes
tamaños para asegurar una retirada individual segura y completamente
documentada. Los tamaños de compartimentos permiten el almace-
namiento de artículos relativamente grandes y están preparados para
la carga de baterías. Una iluminación interior LED de serie facilita tanto
el reconocimiento de los compartimentos de apertura automática en
entornos oscuros como la propia retirada. La regleta LED a lo largo de
los compartimentos facilita asimismo los procesos de retirada y llenado.
Paredes perforadas montados a ambos lados permiten la colocación flexible de un monitor táctil en las
variantes maestro. Asimismo, se pueden colocar ganchos y soportes Easyfix, así como todos los demás
accesorios para paneles perforados de nuestro catálogo.
El sistema maestro se puede ampliar y combinar con otros armarios esclavos de cualquier variante de
hardware Tool24.
Cód. 450/10 – Sistema de salida individual para el almacenamiento de artículos relativamente
grandes en compartimentos con 460 mm de altura y 450 mm tanto de anchura como
de profundidad.
Cód. 300/14 – Sistema de salida individual para artículos de tamaño mediano.
Cód. 180/40 – Sistema de salida individual con 40 compartimentos para artículos relativamente
pequeños.
Lacado: Cuerpo gris claro RAL 7035, frontales antracita RAL 7016 con recubrimiento de
polvo.
Volumen de suministro:
97 9300 – Sistema maestro DE con pantalla táctil de 22 pulgadas, escáner de códigos de barras,
PC incluido paquete de software Basic.
97 9310 – Sistema maestro EN con pantalla táctil de 22 pulgadas, escáner de códigos de barras,
PC incluido paquete de software Basic, sistema operativo en inglés.
Nota: Todos los compartimentos están preparados para la realización de una alimenta-
ción eléctrica mediante la caja de registro. La conexión de dispositivos de carga
individuales debe realizarla el cliente. Los datos de peso de los datos técnicos se
entienden para armarios esclavos, o sea sin PC ni pantalla.
Son posibles compartimentos con ventana, colores y medidas individuales (tama- 97 9300_450/10
ños de compartimentos, anchuras y profundidades de armarios).
Consulte a su asesor técnico.

Ejemplo de aplicación de Ejemplo de aplicación de
herramientas eléctricas artículos de EPI 97
450/10 300/14 180/40
9SA 97 9300 Tool24 Locker – Sistema maestro DE (11881,15) (13070,59) (19810,73)
9SA 97 9310 Tool24 Locker – Sistema maestro EN 11881,15 ■ 13070,59 ■ (19810,73)
9SA 97 9320 Tool24 Locker – Sistema esclavo 7467,02 (8669,67) (15581,62)
Altura mm 1965
Anchura mm 1100 800 1100
Profundidad mm 500
Altura útil compartimento (1) mm 300 220 140
Altura útil compartimento (2) mm 460 300 220
Anchura útil compartimento mm 450 300 180
Profundidad útil compartimento mm 450
Cantidad de compartimentos 10 14 40
Capacidad de carga por compartimento kg 25
Peso kg 210 200 275
Colocación: 8 × 300; 2 × 460 12 × 220; 2 × 300 32 × 140; 8 × 220
Cantidad de compartimentos × altura en mm

Realización 450/10 300/14 180/40
300 220 140
Altura (h) mm
460 300 220
450 300 180 h
Ancho (b) mm
450 300 180
450 450 450
Profundidad (t) mm
450 450 450 t
8 12 32
Cantidad b
2 2 8
495
