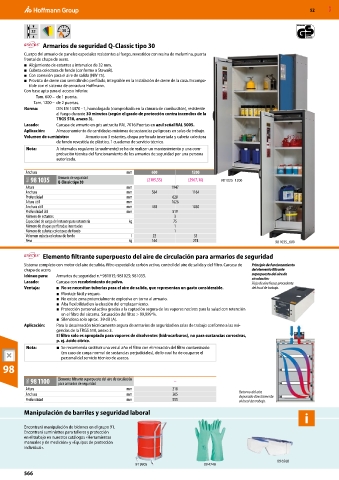

Page 2906 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

32 30

Armarios de seguridad Q-Classic tipo 30
Cuerpo del armario de paneles especiales resistentes al fuego, revestidos con resina de melamina, puerta
frontal de chapa de acero.
■ Alojamiento de estantes a intervalos de 32 mm.
■ Cubeta colectora de fondo (conforme a StawaR).
■ Con conexión para el aire de salida (NW 75).
■ Provisto de cierre con semicilindro perfilado, integrable en la instalación de cierre de la casa. Incompa-
tible con el sistema de cerradura Hoffmann.
Con base apta para el acceso inferior.
Tam. 600 – de 1 puerta.
Tam. 1200 – de 2 puertas.
Norma: DIN EN 14470 - 1, homologado (comprobado en la cámara de combustión), resistente
al fuego durante 30 minutos (según el grado de protección contra incendios de la
TRGS 510, anexo 3).
Lacado: Carcasa de armario en gris antracita RAL 7016.Puertas en azul señal RAL 5005.
Aplicación: Almacenamiento de cantidades máximas de sustancias peligrosas en salas de trabajo.
Volumen de suministro: Armario con 3 estantes, chapa perforada insertada y cubeta colectora
de fondo revestida de plástico, 1 cuaderno de servicio técnico.
Nota: A intervalos regulares (anualmente) se ha de realizar un mantenimiento y una com-
probación técnica del funcionamiento de los armarios de seguridad por una persona
autorizada.

Anchura mm 600 1200
96G 98 1035 Armario de seguridad (2185,55) (2967,10) 98 1035_1200
Q-Classic tipo 30
Altura mm 1947
Anchura mm 564 1164
Profundidad mm 620
Altura útil mm 1626
Anchura útil mm 450 1050
Profundidad útil mm 519
Número de estantes 3
Capacidad de carga del estante para estantería kg 75
Número de chapas perforadas insertadas 1
Número de cubetas colectoras de fondo 1
Volumen cubeta colectora de fondo l 22 33
Peso kg 164 274 98 1035_600

Elemento filtrante superpuesto del aire de circulación para armarios de seguridad

Sistema completo con motor del aire de salida, filtro especial de carbón activo, control del aire de salida y del filtro. Carcasa de Principio de funcionamiento
chapa de acero. del elemento filtrante
Idóneo para: Armarios de seguridad n.º 981015; 981025; 981035. superpuesto del aire de
circulación:
Lacado: Carcasa con recubrimiento de polvo. Flujo de aire fresco procedente
Ventaja: ■ No se necesitan tuberías para el aire de salida, que representan un gasto considerable. del local de trabajo.
■ Montaje fácil y seguro.
■ No existe zona potencialmente explosiva en torno al armario.
■ Alta flexibilidad en la elección del emplazamiento.
■ Protección personal activa gracias a la captación segura de los vapores nocivos para la salud con retención
en el filtro del sistema. Saturación del filtro > 99,999 %.
■ Silencioso solo aprox. 39 dB (A).
Aplicación: Para la desaireación técnicamente segura de armarios de seguridad en salas de trabajo conforme a las exi-
gencias de la TRGS 510, anexo 3.
El filtro solo es apropiado para vapores de disolventes (hidrocarburos), no para sustancias corrosivas,
p. ej. ácido cítrico.
Nota: ■ Se recomienda sustituir una vez al año el filtro con eliminación del filtro contaminado
(en caso de carga normal de sustancias perjudiciales), de lo cual ha de ocuparse el
personal del servicio técnico de asecos.
98

96G 98 1100 Elemento filtrante superpuesto del aire de circulación –
para armarios de seguridad
Altura mm 210
Anchura mm 305 Retorno del aire
depurado directamente
Profundidad mm 555 al local de trabajo.
Manipulación de barriles y seguridad laboral
i
Encontrará manipulación de bidones en el grupo 91.
Encontrará suministros para talleres y protección
en el trabajo en nuestros catálogos «Herramientas
manuales y de medición» y «Equipos de protección
individual».

09 6560
91 9905 09 4740
566
