MXD 52

32 90

Armarios de almacenamiento y carga para baterías
Carcasa de armario de chapa de acero con cierre automático permanente mediante aparatos cierrapuertas con amortiguación por aceite, suspensión triple de las
puertas.
■ Posibilidad de cierre con cilindro perfilado (apto para sistemas de cerradura) e indicación del estado de cierre (rojo/verde). Incompatible con el sistema de cerradura
Hoffmann.
■ Zócalo de transporte integrado para el transporte interno.
■ Patas de ajuste integradas para la compensación de irregularidades del suelo.
■ Protección contra incendios durante 90 minutos desde fuera hacia dentro (tipo 90 / homologación de tipo según EN 14470-1) y resistencia al fuego durante más de
90 minutos en caso de exposición al fuego desde dentro hacia fuera.
■ Clavija de seguridad para la desconexión sencilla de la red eléctrica.
Norma: DIN EN 14470-1 y DIN EN 1363-1
Lacado: Carcasa de armario en gris antracita RAL 7016, puertas en azul de genciana RAL 5010, con recubrimiento de polvo.
Nota: A intervalos regulares (anualmente) se ha de realizar un mantenimiento y una comprobación técnica del
funcionamiento de los armarios de almacenamiento y carga para baterías por una persona autorizada. Recomendamos
la instalación a nivel del suelo para facilitar la evacuación de los armarios de seguridad.

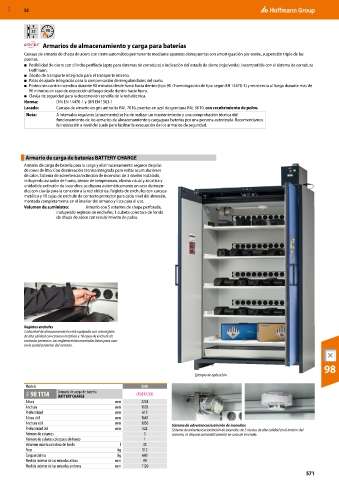

Armario de carga de baterías BATTERY CHARGE
Armario de carga de batería para la carga y el almacenamiento seguros de pilas
de iones de litio. Con desaireación técnica integrada para evitar acumulaciones
de calor. Sistema de advertencia/extinción de incendios de 3 niveles instalado,
incluyendo avisador de humo, sensor de temperatura, alarma visual y acústica y
unidad de extinción de incendios; se dispara automáticamente en caso de incen-
dio; con clavija para la conexión a la red eléctrica. Regleta de enchufes con carcasa
metálica y 10 cajas de enchufe de contacto protector para cada nivel del almacén,
montada completamente en el interior del armario y lista para el uso.
Volumen de suministro: Armario con 5 estantes de chapa perforada,
incluyendo regletas de enchufes, 1 cubeta colectora de fondo
de chapa de acero con recubrimiento de polvo.

Regletas enchufes
Cada nivel de almacenamiento está equipado con una regleta
de alta calidad con carcasa metálica y 10 cajas de enchufe de
contacto protector. Las regletas están montadas listas para usar
en la pared posterior del armario.

98
Ejemplo de aplicación
Modelo CHA
96G 98 1114 Armario de carga de batería (10817,93)
BATTERY CHARGE
Altura mm 2224
Anchura mm 1193
Profundidad mm 615
Altura útil mm 1647
Anchura útil mm 1050 Sistema de advertencia/extinción de incendios
Profundidad útil mm 522 Sistema de advertencia/extinción de incendios de 3 niveles de alta calidad en el interior del
Número de estantes 5 armario, se dispara automáticamente en caso de incendio.
Número de cubetas colectoras de fondo 1
Volumen cubeta colectora de fondo l 33
Peso kg 512
Carga máxima kg 600
Medida interior de las entradas altura mm 90
Medida interior de las entradas anchura mm 1120
571
