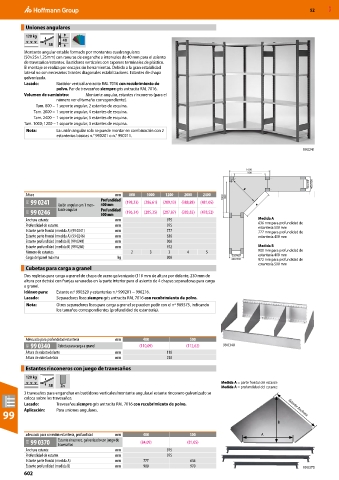

Page 2942 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Uniones angulares
120 kg
40
38
Montante angular estable formado por montantes cuadrangulares
(50×25×1,25mm) con ranuras de enganche a intervalos de 40 mm para el asiento
de travesaños/estantes. Bastidores verticales con tapones terminales de plástico.
El montaje se realiza por encajes sin herramientas. Debido a la gran estabilidad
lateral no son necesarios tirantes diagonales estabilizadores. Estantes de chapa
galvanizada.
Lacado: Bastidor vertical antracita RAL 7016 con recubrimiento de
polvo. Par de travesaños siempre gris antracita RAL 7016.
Volumen de suministro: Montante angular, estantes rinconeros (para el
número ver el tamaño correspondiente).
Tam. 800 – 1 soporte angular, 2 estantes de esquina.
Tam. 2000 – 1 soporte angular, 4 estantes de esquina.
Tam. 2400 – 1 soporte angular, 5 estantes de esquina.
Tam. 1000; 1200 – 1 soporte angular, 3 estantes de esquina.
Nota: La unión angular solo se puede montar en combinación con 2
estanterías básicas n.° 990201 o n.° 990211.

99 0241

1000
900
350/450 400/500
B
Altura mm 800 1000 1200 2000 2400 1000 900
91I 99 0241 Unión angular con 1 mon- Profundidad (198,23) (286,61) (289,13) (388,88) (481,05) A
400 mm
91I 99 0246 tante angular Profundidad (196,34) (285,35) (287,87) (383,83) (478,52)
500 mm
Anchura estante mm 975 Medida A
636 mm para profundidad de
Profundidad de estante mm 975 estantería 500 mm
Estante parte frontal (medida A) (99 0241) mm 777 777 mm para profundidad de
Estante parte frontal (medida A) (99 0246) mm 636 estantería 400 mm
Estante profundidad (medida B) (99 0241) mm 900
Estante profundidad (medida B) (99 0246) mm 972 Medida B
Número de estantes 2 3 3 4 5 900 mm para profundidad de
estantería 400 mm
350/450
Carga del panel máxima kg 900 400/500 972 mm para profundidad de
estantería 500 mm
Cubetas para carga a granel
Dos regletas para carga a granel de chapa de acero galvanizado (110 mm de altura por delante, 230 mm de
altura por detrás) con franjas ranuradas en la parte interior para el asiento de 4 chapas separadoras para carga
a granel.
Idóneo para: Estante n.º 990320 y estanterías n.º 990201 − 990216.
Lacado: Separadores lisos siempre gris antracita RAL 7016 con recubrimiento de polvo.
Nota: Otros separadores lisos para carga a granel se pueden pedir con el nº 969375, indicando
los tamaños correspondientes (profundidad de estantería).

Adecuado para profundidad estantería mm 400 500
91I 99 0340 Cubeta para carga a granel (110,09) (112,62) 99 0340
Altura de cubeta delante mm 110
Altura de cubeta detrás mm 230
Estantes rinconeros con juego de travesaños
120 kg
Medida A = parte frontal del estante
38 Zn Medida A = profundidad del estante
3 travesaños para enganchar en bastidores verticales/montante angular,el estante rinconero galvanizado se
coloca sobre los travesaños.
Lacado: Travesaños siempre gris antracita RAL 7016 con recubrimiento de polvo. Estante Anchura
99 Aplicación: Para uniones angulares.
B

adecuado para conexión estantería, profundidad mm 400 500 A
91I 99 0370 Estante rinconero, galvanizado con juego de (84,09) (81,05)
travesaños
Anchura estante mm 975
Profundidad de estante mm 975
Estante parte frontal (medida A) mm 777 636
Estante profundidad (medida B) mm 900 970 99 0370
602
