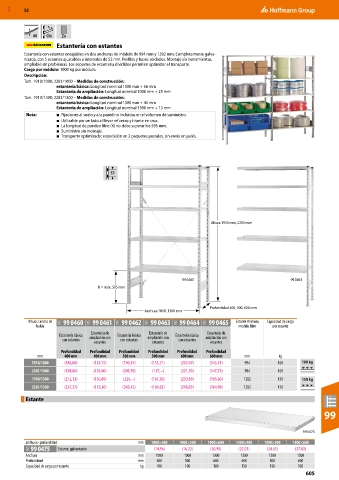

Page 2945 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

40 Clic Zn
Estantería con estantes
Estantería con estantes encajables en dos anchuras de módulo de 994 mm y 1282 mm. Completamente galva-
nizada, con 5 estantes ajustables a intervalos de 53 mm. Perfiles y bases soldados. Montaje sin herramientas,
ampliable sin problemas. Los soportes de estantería divididos permiten optimizar el transporte.
Carga por módulo: 1900 kg por módulo.
Descripción:
Tam. 1910/1000; 2281/1000 – Medidas de construcción:
estantería básica: Longitud nominal 1000 mm + 56 mm
Estantería de ampliación: Longitud nominal 1000 mm + 25 mm
Tam. 1910/1300; 2281/1300 – Medidas de construcción:
estantería básica: Longitud nominal 1300 mm + 44 mm
Estantería de ampliación: Longitud nominal 1300 mm + 13 mm
Nota: ■ Fijaciones al suelo y a la pared no incluidas en el volumen de suministro.
■ Utilizable por un lado al llevar refuerzo y tirante en cruz.
■ La longitud de pandeo libre (K) no debe superar los 595 mm.
■ Suministro sin montaje.
■ Transporte optimizado: expedición en 2 paquetes postales, sin envío en palés.

53

Altura 1910 mm, 2281 mm

99 0460 99 0461
K = máx. 595 mm

Profundidad 400, 500, 600 mm
Anchura 1000, 1300 mm
Altura / ancho de 95S 99 0460 95S 99 0461 95S 99 0462 95S 99 0463 95S 99 0464 95S 99 0465 Estante Anchura Capacidad de carga
balda medida libre por estante
Estantería de Estantería de Estantería de
Estantería básica ampliación con Estantería básica ampliación con Estantería básica ampliación con
con estantes con estantes con estantes
estantes estantes estantes
Profundidad Profundidad Profundidad Profundidad Profundidad Profundidad
mm 400 mm 400 mm 500 mm 500 mm 600 mm 600 mm mm kg
1910/1000 (186,86) (124,75) (196,97) (133,21) (207,07) (143,31) 994 100 100 kg
2281/1000 (198,86) (126,90) (209,59) (137,–) (221,59) (147,72) 994 100
1910/1300 (212,12) (150,89) (226,–) (167,30) (239,89) (185,60) 1282 150 150 kg
2281/1300 (227,27) (155,30) (242,42) (169,83) (258,83) (184,98) 1282 150

Estante

99

99 0475
anchura×profundidad mm 1000×400 1000×500 1000×600 1300×400 1300×500 1300×600
95S 99 0475 Estante, galvanizado (14,96) (16,22) (20,90) (22,03) (24,43) (27,02)
Anchura mm 1000 1000 1000 1300 1300 1300
Profundidad mm 400 500 600 400 500 600
Capacidad de carga por estante kg 100 100 100 150 150 150
605
