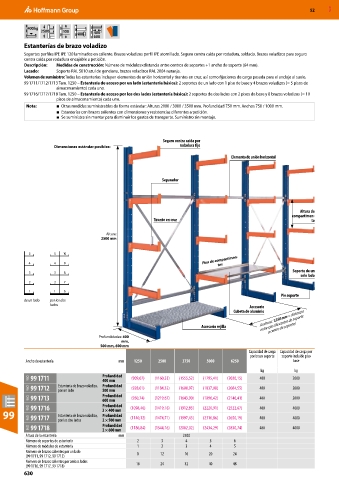

Page 2970 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

400 kg
2500 100 400-
600
Estanterías de brazo voladizo
Soportes perfiles IPE IPE 120 laminados en caliente. Brazos voladizos perfil IPE atornillado. Seguro contra caída por rodadura, soldado. Brazos voladizos para seguro
contra caída por rodadura encajable a petición.
Descripción: Medidas de construcción: Número de módulos×distancia entre centros de soportes +1 ancho de soporte (64 mm).
Lacado: Soporte RAL 5010 azul de genciana, brazos voladizos RAL 2004 naranja.
Volumen de suministro: Todas las estanterías incluyen elementos de unión horizontal y tirantes en cruz, así como fijaciones de carga pesada para el anclaje al suelo.
99 1711/1712/1713 Tam. 1250 – Estantería de acceso por un lado (estantería básica): 2 soportes de un lado con 1 piso de base y 4 brazos voladizos (= 5 pisos de
almacenamiento) cada uno.
99 1716/1717/1718 Tam. 1250 – Estantería de acceso por los dos lados (estantería básica): 2 soportes de dos lados con 2 pisos de base y 8 brazos voladizos (= 10
pisos de almacenamiento) cada uno.
Nota: ■ Otras medidas suministrables de forma estándar: Alturas 2000 / 3000 / 3500 mm. Profundidad 750 mm. Anchos 750 / 1000 mm.
■ Estanterías con brazos salientes con dimensiones y resistencias diferentes a petición.
■ Se suministra sin montar para disminuir los gastos de transporte. Suministro sin montaje.

Seguro contra caída por
Dimensiones estándar posibles: rodadura fijo
Elemento de unión horizontal

Separador

Altura de
compartimen-
Tirante en cruz to

Altura:
2500 mm

Piso de compartimen-
tos
Soporte de un
solo lado

Pie soporte
de un lado por los dos
lados
Accesorio
Anchura: 1250 mm = distancia
Cubeta de aluminio
a centro de soporte)
Accesorio rejilla entre ejes (de centro de soporte
Profundidades: 400
mm,
500 mm, 600 mm
Capacidad de carga Capacidad de carga por
por brazo soporte soporte incluido piso
Ancho de estantería mm 1250 2500 3750 5000 6250 base
kg kg
96O 99 1711 Profundidad (909,07) (1160,33) (1555,52) (1795,41) (2020,15) 400 2000
400 mm
96O 99 1712 Estantería de brazo voladizo, Profundidad (928,01) (1184,32) (1600,97) (1837,08) (2084,55) 400 2000
por un lado
500 mm
96O 99 1713 Profundidad (950,74) (1219,67) (1643,90) (1896,42) (2146,41) 400 2000
600 mm
96O 99 1716 Profundidad (1098,46) (1419,16) (1912,83) (2220,91) (2522,67) 400 4000
2 × 400 mm
99 96O 99 1717 Estantería de brazo voladizo, Profundidad (1140,12) (1474,71) (1997,43) (2316,86) (2650,19) 400 4000
por los dos lados
2 × 500 mm
96O 99 1718 Profundidad (1186,84) (1544,16) (2082,02) (2434,29) (2830,74) 400 4000
2 × 600 mm
Altura de la estantería mm 2500
Número de soportes de estantería 2 3 4 5 6
Número de módulos de estantería 1 2 3 4 5
Número de brazos salientes por un lado 8 12 16 20 24
(99 1711, 99 1712, 99 1713)
Número de brazos salientes por ambos lados 16 24 32 40 48
(99 1716, 99 1717, 99 1718)
630
