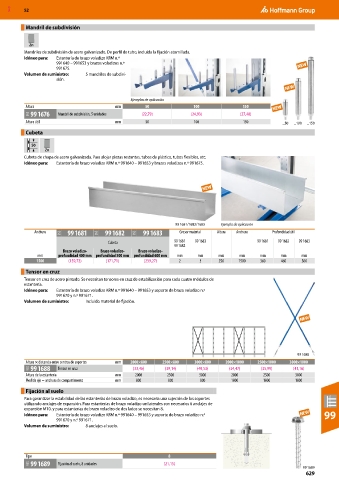

MXD 52

Mandril de subdivisión

Zn
Mandriles de subdivisión de acero galvanizado. De perfil de tubo, incluida la fijación atornillada.
Idóneo para: Estantería de brazo voladizo KRM n.º
991640 – 991653 y brazos voladizos n.º
991675.
Volumen de suministro: 5 mandriles de subdivi-
sión.

Ejemplos de aplicación
Altura mm 50 100 150
95S 99 1676 Mandril de subdivisión, 5 unidades (22,79) (24,93) (27,40)
Altura útil mm 50 100 150 _50 _100 _150
Cubeta

50
Zn
Cubeta de chapa de acero galvanizada. Para alojar piezas restantes, tubos de plástico, tubos flexibles, etc.
Idóneo para: Estantería de brazo voladizo KRM n.º 991640 – 991653 y brazos voladizos n.º 991675.

99 1681/1682/1683 Ejemplo de aplicación
Anchura 95S 99 1681 95S 99 1682 95S 99 1683 Grosor material Altura Anchura Profundidad útil

Cubeta 99 1681 99 1683 99 1681 99 1682 99 1683
99 1682
Brazo voladizo- Brazo voladizo- Brazo voladizo-
mm profundidad 400 mm profundidad 500 mm profundidad 600 mm mm mm mm mm mm mm mm
1500 (159,72) (171,71) (239,27) 2 3 250 1500 360 460 560
Tensor en cruz
Tensor en cruz de acero pintado. Se necesitan tensores en cruz de estabilización para cada cuatro módulos de
estantería.
Idóneo para: Estantería de brazo voladizo KRM n.º 991640 – 991653 y soporte de brazo voladizo n.º
991670 y n.º 991671.
Volumen de suministro: Incluido material de fijación.

99 1688
Altura × distancia entre centros de soportes mm 2000×800 2500×800 3000×800 2000×1000 2500×1000 3000×1000
95S 99 1688 Tensor en cruz (33,46) (39,14) (40,53) (34,47) (35,99) (41,16)
Altura de la estantería mm 2000 2500 3000 2000 2500 3000
Medida eje = anchura de compartimento mm 800 800 800 1000 1000 1000
Fijación al suelo
Para garantizar la estabilidad de las estanterías de brazo voladizo, es necesaria una sujeción de los soportes
utilizando anclajes de expansión. Para estanterías de brazo voladizo unilaterales son necesarios 6 anclajes de
expansión M10, y para estanterías de brazo voladizo de dos lados se necesitan 8.
Idóneo para: Estantería de brazo voladizo KRM n.º 991640 – 991653 y soporte de brazo voladizo n.º 99
991670 y n.º 991671.
Volumen de suministro: 8 anclajes al suelo.

Tipo 8
95S 99 1689 Fijación al suelo, 8 unidades (21,15)
99 1689
629
