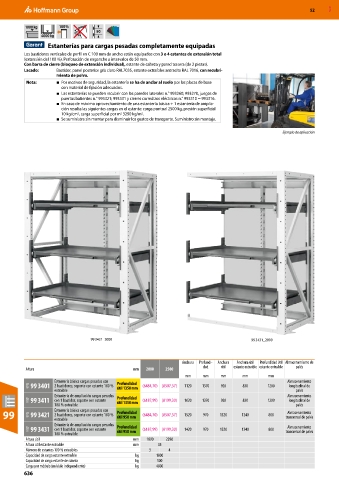

Page 2976 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

1000 kg 100%
50
4000 kg
Estanterías para cargas pesadas completamente equipadas
Los bastidores verticales de perfil en C 100 mm de ancho están equipados con 3 o 4 estantes de extensión total
(extensión del 100 %). Perforación de enganche a intervalos de 50 mm.
Con barra de cierre (bloqueo de extensión individual), estante de cabeza y pared trasera (de 2 piezas).
Lacado: Bastidor, panel posterior gris claro RAL7035, estante extraíbles antracita RAL 7016, con recubri-
miento de polvo.
Nota: ■ Por motivos de seguridad, la estantería se ha de anclar al suelo por las placas de base
con material de fijación adecuados.
■ Las estanterías se pueden recubrir con las paredes laterales n.° 993260; 993270, juegos de
puertas batientes n.° 993321; 993331 y cierres corredizos eléctricos n.° 993310 − 993316.
■ En caso de máximo aprovechamiento de una estantería básica + 1 estantería de amplia-
ción resulta las siguientes cargas en el estante: carga puntual 2500 kg, presión superficial
10 kg/cm , carga superficial por m 3290 kg/m . 2
2
2
■ Se suministra sin montar para disminuir los gastos de transporte. Suministro sin montaje.
Ejemplo de aplicación

99 3421_2000 99 3431_2000

Anchura Profundi- Anchura Anchura útil Profundidad útil Almacenamiento de
dad útil estante extraíble estante extraíble palés
Altura mm 2000 2500

mm mm mm mm mm
Estantería básica cargas pesadas con Almacenamiento
91W 99 3401 2 bastidores, soporte con estante 100 % Profundidad (6484,70) (8507,37) 1120 1370 920 830 1200 longitudinal de
útil 1350 mm
extraíble palés
Estantería de ampliación cargas pesadas Almacenamiento
91W 99 3411 con 1 bastidor, soporte con estante Profundidad (6187,99) (8199,30) 1020 1370 920 830 1200 longitudinal de
útil 1350 mm
100 % extraíble palés
99 91W 99 3421 Estantería básica cargas pesadas con Profundidad (6484,70) (8507,37) 1520 970 1320 1240 800 transversal de palés
Almacenamiento
2 bastidores, soporte con estante 100 %
útil 950 mm
extraíble
Estantería de ampliación cargas pesadas
Almacenamiento
91W 99 3431 con 1 bastidor, soporte con estante Profundidad (6187,99) (8199,30) 1420 970 1320 1240 800 transversal de palés
útil 950 mm
100 % extraíble
Altura útil mm 1890 2390
Altura útil estante extraíble mm 35
Número de estantes 100 % extraíbles 3 4
Capacidad de carga estante extraíble kg 1000
Capacidad de carga estante de cabeza kg 500
Carga por módulo (módulo independiente) kg 4000
636
