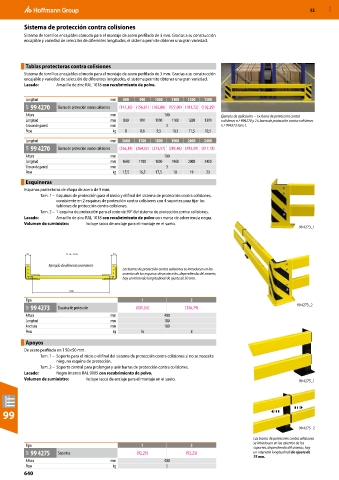

52 MXD

Sistema de protección contra colisiones
Sistema de tornillos encajables cómodo para el montaje de acero perfilado de 3 mm. Gracias a su construcción
encajable y variedad de selección de diferentes longitudes, el sistema permite obtener una gran variedad.

Tablas protectoras contra colisiones
Sistema de tornillos encajables cómodo para el montaje de acero perfilado de 3 mm. Gracias a su construcción
encajable y variedad de selección de diferentes longitudes, el sistema permite obtener una gran variedad.
Lacado: Amarillo de zinc RAL 1018 con recubrimiento de polvo.

Longitud mm 800 900 1000 1100 1200 1300
99T 99 4270 Barras de protección contra colisiones (147,36) (156,61) (165,86) (177,09) (181,72) (192,29)
Altura mm 100 Ejemplo de aplicación – 1× barra de protección contra
Longitud mm 800 900 1000 1100 1200 1300 colisiones n.º 994270 y 2× barra de protección contra colisiones
Grosor de pared mm 3 n.º 994273 tam.1.
Peso kg 8 8,6 9,5 10,5 11,5 12,5
Longitud mm 1600 1700 1800 1900 2000 2400
99T 99 4270 Barras de protección contra colisiones (256,39) (264,32) (273,57) (285,46) (293,39) (317,18)
Altura mm 100
Longitud mm 1600 1700 1800 1900 2000 2400
Grosor de pared mm 3
Peso kg 15,5 16,5 17,5 18 19 23
Esquineras
Esquinas protectoras de chapa de acero de 5 mm.
Tam. 1 – Esquinas de protección para el inicio y el final del sistema de protección contra colisiones,
consistente en 2 esquinas de protección contra colisiones con 4 soportes para fijar los
tablones de protección contra colisiones.
Tam. 2 – 1 esquina de protección para el codo de 90° del sistema de protección contra colisiones.
Lacado: Amarillo de zinc RAL 1018 con recubrimiento de polvo con marca de advertencia negra.
Volumen de suministro: Incluye tacos de anclaje para el montaje en el suelo.
99 4273_1

70 1175 - 1275 70
Ejemplo de dimensionamiento
Las barras de protección contra colisiones se introducen en los
asientos de las esquinas de protección, dependiendo del asiento,
hay un intervalo longitudinal/de ajuste de 50 mm.

1100
Tipo 1 2
99T 99 4273 Esquina de protección (201,54) (136,79) 99 4273_2
Altura mm 400
Longitud mm 180
Anchura mm 180
Peso kg 16 8
Apoyos
De acero perfilado en T 50×50 mm.
Tam. 1 – Soporte para el inicio o el final del sistema de protección contra colisiones si no se necesita
ninguna esquina de protección.
Tam. 2 – Soporte central para prolongar y unir barras de protección contra colisiones.
Lacado: Negro intenso RAL 9005 con recubrimiento de polvo.
Volumen de suministro: Incluye tacos de anclaje para el montaje en el suelo. 99 4275_1

99

99 4275_2

Las barras de protección contra colisiones
se introducen en los asientos de los
Tipo 1 2 soportes, dependiendo del asiento, hay
99T 99 4275 Soportes (92,25) (92,25) un intervalo longitudinal/de ajuste de
75 mm.
Altura mm 400
Peso kg 5
640
