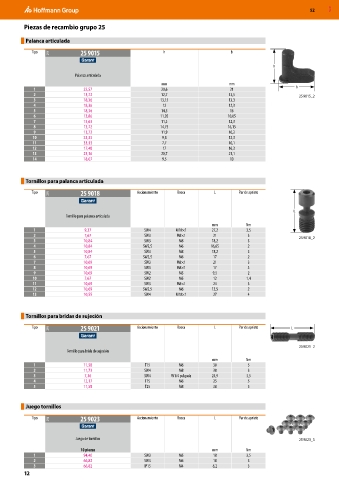

Page 3018 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Piezas de recambio grupo 25

Palanca articulada

Tipo 29Y 25 9015 h b

h
Palanca articulada
mm mm
1 22,57 20,6 21 b
2 13,72 12,7 13,5 25 9015_2
3 18,36 13,15 13,3
4 18,36 12 12,3
5 18,36 14,5 16
6 13,86 11,92 10,05
7 15,63 11,3 12,3
8 13,72 14,75 16,15
9 13,72 11,9 10,2
10 33,33 9,8 12,3
11 33,33 7,7 10,1
12 17,48 17 16,3
13 23,16 20,7 21,1
14 18,07 9,5 10

Tornillos para palanca articulada

Tipo 29Y 25 9018 Accionamiento Rosca L Par de apriete

L
Tornillo para palanca articulada
mm Nm
1 9,37 SW4 M10×1 27,2 3,5
2 7,67 SW3 M8×1 21 3 25 9018_2
3 10,84 SW3 M8 18,2 3
4 10,84 SW2,5 M6 16,65 2
5 10,84 SW3 M8 18,2 3
6 7,67 SW2,5 M6 17 2
7 10,69 SW3 M8×1 21 3
8 10,69 SW3 M8×1 17 3
9 10,69 SW2 M5 9,5 2
10 7,67 SW2 M5 12 1,4
11 10,69 SW3 M8×1 24 3
12 10,69 SW2,5 M6 13,5 2
13 10,55 SW4 M10×1 27 4

Tornillos para bridas de sujeción
Tipo 29Y 25 9021 Accionamiento Rosca L Par de apriete L

25 9021_2
Tornillo para brida de sujeción
mm Nm
1 11,58 T15 M6 30 5
2 11,73 SW4 M8 30 3
3 7,36 SW4 W1/4 pulgada 24,9 3,5
4 12,17 T15 M6 25 5
5 11,58 T25 M8 30 5

Juego tornillos

Tipo 29Y 25 9023 Accionamiento Rosca L Par de apriete

Juego de tornillos 25 9023_3
10 piezas mm Nm
1 94,40 SW3 M5 18 3,5
2 66,82 SW3 M6 10 3
3 66,82 IP15 M4 6,2 3
12
