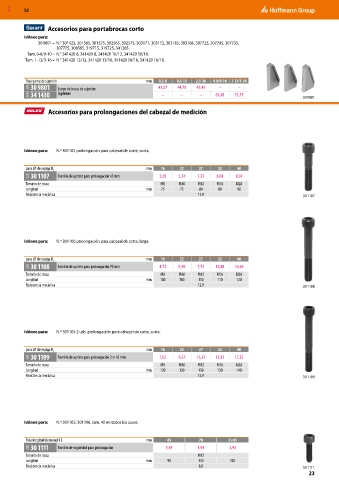

Page 3029 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Accesorios para portabrocas corto
Idóneo para:
30 9801 – N.° 301425, 301565, 301575, 302565, 302575, 303171, 303172, 303165, 303166, 307725, 307765, 307735,
307775, 308595, 319715, 319725, 341265.
Tam. 0-8/0-10 – N.° 341420 6, 341420 8, 341420 10/12, 341420 10/16.
Tam. 1-13/3-16 – N.° 341420 13/12, 341420 13/16, 341420 16/16, 341420 16/18.

Para gama de sujeción mm 0,3-8 0,5-13 2,5-16 0-8/0-10 1-13/3-16
30N 30 9801 Juego de bocas de sujeción 43,07 44,70 45,43 – –
30N 34 1430 3 piezas – – – 69,18 73,75 30 9801

Accesorios para prolongaciones del cabezal de medición

Idóneo para: N.º 301105 prolongación para cabezal de corte, corta.

para ⌀ de espiga D 1 mm 16 22 27 32 40
32B 30 1107 Tornillo de apriete para prolongación 45 mm 3,28 5,24 7,33 8,04 8,04
Tamaño de rosca M8 M10 M12 M16 M20
Longitud mm 75 75 80 80 90
Resistencia mecánica 12.9 30 1107

Idóneo para: N.º 301106 prolongación para cabezal de corte, larga.

para ⌀ de espiga D 1 mm 16 22 27 32 40
32B 30 1108 Tornillo de apriete para prolongación 70 mm 4,72 5,58 7,74 10,48 10,48
Tamaño de rosca M8 M10 M12 M16 M20
Longitud mm 100 100 110 110 120
Resistencia mecánica 12.9 30 1108

Idóneo para: N.º 301105 2 uds. prolongación para cabezal de corte, corta.

para ⌀ de espiga D 1 mm 16 22 27 32 40
32B 30 1109 Tornillo de apriete para prolongación 2 × 45 mm 7,02 9,37 12,32 12,32 12,32
Tamaño de rosca M8 M10 M12 M16 M20
Longitud mm 120 120 130 130 140
Resistencia mecánica 12.9 30 1109

Idóneo para: N.º 301105; 301106, tam. 40 en todos los casos.

Para longitud de mandril L mm 45 70 2×45
32B 30 1111 Tornillo de seguridad para prolongación 3,91 3,91 4,93
Tamaño de rosca M12
Longitud mm 90 110 130
Resistencia mecánica 8,8 30 1111
23
