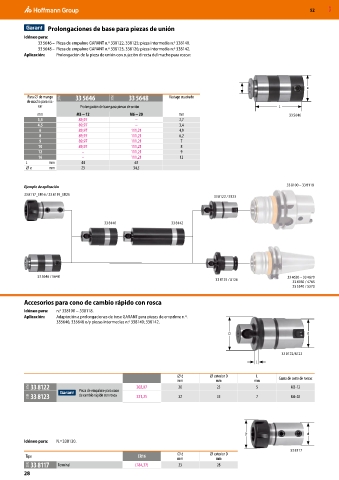

Page 3034 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Prolongaciones de base para piezas de unión
Idóneo para:
33 5646 – Pieza de empalme GARANT n.º 338122, 338125; pieza intermedia n.º 338140.
33 5648 – Pieza de empalme GARANT n.º 338123, 338126; pieza intermedia n.º 338142.
Aplicación: Prolongación de la pieza de unión con sujeción directa del macho para roscar.

e
Para ⌀ de mango 31M 33 5646 31M 33 5648 Vástago cuadrado
de macho para ros-
car Prolongación de base para piezas de unión L
mm M3 − 12 M6 − 20 mm 33 5646
3,5 89,97 – 2,7
4,5 89,97 – 3,4
6 89,97 111,21 4,9
8 89,97 111,21 6,2
9 89,97 111,21 7
10 89,97 111,21 8
12 – 111,21 9
16 – 111,21 12
L mm 44 63
⌀ e mm 23 34,5

Ejemplo de aplicación 33 8100 – 33 8118
33 8117_ER16 / 33 8119_ER25
33 8122 / 8123

33 8140 33 8142

33 5646 / 5648 33 4620 – 33 4670
33 8125 / 8126 33 4760 / 4765
33 5340 / 5370

Accesorios para cono de cambio rápido con rosca
Idóneo para: n.º 338100 − 338118.
Aplicación: Adaptación a prolongaciones de base GARANT para piezas de empalme n.º.
335646; 335648 o/y piezas intermedias n.º 338140; 338142.

D d

33 8122/8123
L

⌀ d ⌀ exterior D L
Gama de corte de roscas
mm mm mm
31M 33 8122 202,07 20 23 5 M3-12
Pieza de empalme para cono
31M 33 8123 de cambio rápido con rosca 221,25 32 35 7 M6-20

D d
Idóneo para: N.º 338130.
33 8117
⌀ d ⌀ exterior D
Tipo ER16
mm mm
30N 33 8117 Terminal (184,37) 23 28
28
