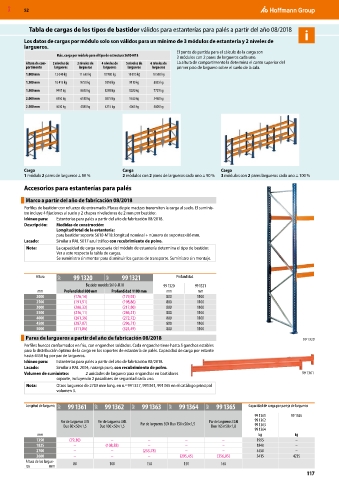

MXD 52

Tabla de cargas de los tipos de bastidor válidos para estanterías para palés a partir del año 08/2018 i
Los datos de cargas por módulo solo son válidos para un mínimo de 3 módulos de estantería y 2 niveles de
largueros.
El punto de partida para el cálculo de la carga son
Máx. carga por módulo para el tipo de estructura S610-M18
3 módulos con 2 pares de largueros cada uno.
Altura de com- 2 niveles de 3 niveles de 4 niveles de 5 niveles de 6 niveles de La altura de compartimento la determina el canto superior del
partimento largueros largueros largueros largueros largueros primer piso de larguero sobre el suelo de la sala.
1.000 mm 12 040 kg 11 650 kg 10 980 kg 10 815 kg 10 580 kg
1.300 mm 10 415 kg 9750 kg 9310 kg 9110 kg 8825 kg
1.500 mm 9495 kg 8650 kg 8205 kg 8020 kg 7735 kg
2.000 mm 6950 kg 6180 kg 5875 kg 5630 kg 5460 kg
2.500 mm 4630 kg 4380 kg 4215 kg 4065 kg 4000 kg

Carga Carga Carga
1 módulo 2 pares de largueros ≙ 80 % 2 módulos con 2 pares de largueros cada uno ≙ 90 % 3 módulos con 2 pares largueros cada uno ≙ 100 %
Accesorios para estanterías para palés

Marco a partir del año de fabricación 08/2018
Perfiles de bastidor con refuerzo de entramado. Placas de pie macizas transmiten la carga al suelo. El suminis-
tro incluye 4 fijaciones al suelo y 2 chapas niveladoras de 2 mm por bastidor.
Idóneo para: Estanterías para palés a partir del año de fabricación 08/2018.
Descripción: Medidas de construcción:
Longitud total de la estantería:
para bastidor soporte S610-M18: longitud nominal + número de soportes×86 mm.
Lacado: Similar a RAL 5017 azul tráfico con recubrimiento de polvo.
Nota: La capacidad de carga necesaria del módulo de estantería determina el tipo de bastidor.
Ver a este respecto la tabla de cargas.
Se suministra sin montar para disminuir los gastos de transporte. Suministro sin montaje.

Altura 96P 99 1320 96P 99 1321 Profundidad
Bastidor modelo S610-M18 99 1320 99 1321
mm Profundidad 800 mm Profundidad 1100 mm mm mm
2000 (176,14) (179,93) 800 1100
2500 (191,91) (198,86) 800 1100
3000 (208,33) (217,80) 800 1100
3500 (236,11) (246,21) 800 1100
4000 (261,36) (272,72) 800 1100
4500 (287,87) (296,71) 800 1100
5000 (311,86) (324,49) 800 1100
Pares de largueros a partir del año de fabricación 08/2018 99 1320
Perfiles huecos conformados en frío, con enganches soldados. Cada enganche tiene hasta 5 ganchos estables
para la distribución óptima de la carga en los soportes de estantería de palés. Capacidad de carga por estante
hasta 4450 kg por par de largueros.
Idóneo para: Estanterías para palés a partir del año de fabricación 08/2018.
Lacado: Similar a RAL 2004, naranja puro, con recubrimiento de polvo.
Volumen de suministro: 2 unidades de larguero para enganchar en bastidores 99 1361
soporte, incluyendo 2 pasadores de seguridad cada uno.
Nota: Otros largueros de 2700 mm long. en n.º 991337, 991341, 991345 en el catálogo principal
volumen 3.

Longitud de larguero 96P 99 1361 96P 99 1362 96P 99 1363 96P 99 1364 96P 99 1365 Capacidad de carga por pareja de largueros
99 1361 99 1365
Par de largueros LNS Par de largueros LNS Par de largueros EGN Duo 150×50×1,5 Par de largueros EGN 99 1362
Duo 80×50×1,5 Duo 100×50×1,5 Duo 165×50×1,8 99 1363
99 1364
mm kg kg
1350 (79,30) – – – – 1995 –
1825 – (108,58) – – – 1840 –
2700 – – (253,78) – – 4450 –
3600 – – – (295,45) (356,05) 3415 4235
Altura de los largue- 80 100 150 150 165
ros mm
117
