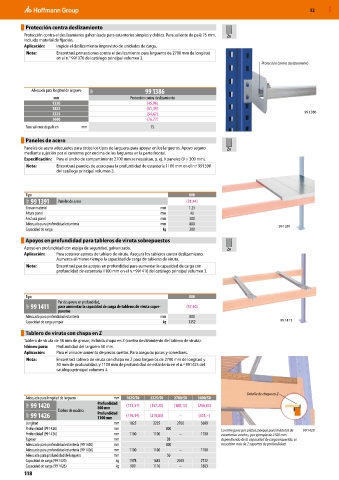

Page 3124 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Protección contra deslizamiento
Protección contra el deslizamiento galvanizada para estanterías simples y dobles. Para saliente de palé 75 mm. Zn
Incluido material de fijación.
Aplicación: Impide el deslizamiento imprevisto de unidades de carga.
Nota: Encontrará protecciones contra el deslizamiento para largueros de 2700 mm de longitud
en el n.° 991370 del catálogo principal volumen 3.
Protección contra deslizamiento

Adecuada para longitud de larguero 96P 99 1386
mm Protección contra deslizamiento
1350 (45,96)
1825 (51,39)
2225 (54,67) 99 1386
3600 (76,77)
Para saliente de palé en mm 75

Paneles de acero
Paneles de acero adecuados para todos los tipos de larguero, para apoyar en los largueros. Apoyo seguro Zn
mediante sujeción por el contorno por encima de los largueros en la parte frontal.
Especificación: Para el ancho de compartimento 2700 mm se necesitan, p. ej. 9 paneles (9 × 300 mm).
Nota: Encontrará paneles de acero para la profundidad de estantería 1100 mm en el n.º 991390
del catálogo principal volumen 3.

Tipo 800
96P 99 1391 Paneles de acero (31,44)
Grosor material mm 1,25
Altura panel mm 40
Anchura panel mm 300
Adecuado para profundidad estantería mm 800 99 1391
Capacidad de carga kg 300
Apoyos en profundidad para tableros de viruta sobrepuestos
Apoyo en profundidad con espiga de seguridad, galvanizado. Zn
Aplicación: Para sostener apoyos de tablero de viruta. Asegura los tableros contra deslizamiento.
Aumenta al mismo tiempo la capacidad de carga de tableros de viruta.
Nota: Encontrará par de apoyos en profundidad para aumentar la capacidad de carga con
profundidad de estantería 1100 mm en el n.º 991410 del catálogo principal volumen 3.

Tipo 800
Par de apoyos en profundidad,
96P 99 1411 para aumentar la capacidad de carga de tableros de viruta super- (37,50)
puestos
Adecuado para profundidad estantería mm 800
Capacidad de carga por par kg 1352 99 1411
Tablero de viruta con chapa en Z
Tablero de viruta de 38 mm de grosor, incluida chapa en Z (contra deslizamiento del tablero de viruta).
Idóneo para: Profundidad del larguero 50 mm.
Aplicación: Para el almacenamiento de piezas sueltas. Para asegurar pasos y corredores.
Nota: Encontrará tablero de viruta con chapa en Z para largueros de 2700 mm de longitud y
50 mm de profundidad, y 1100 mm de profundidad de estantería en el n.º 991425 del
catálogo principal volumen 3.

Detalle de chapa en Z
Adecuada para longitud de larguero mm 1825/50 2225/50 2700/50 3600/50
96P 99 1420 Profundidad (131,31) (157,20) (188,13) (258,83)
800 mm
Tablero de madera
96P 99 1426 Profundidad (176,14) (210,85) – (351,–)
1100 mm
Longitud mm 1825 2225 2700 3600
Profundidad (99 1420) mm 800 La entrega es por piezas, porque para módulos de 99 1420
Profundidad (99 1426) mm 1100 1100 – 1100 estanterías anchos, por ejemplo de 2700 mm,
Espesor mm 38 dependiendo de la capacidad de carga requerida, se
Adecuado para profundidad estantería (99 1420) mm 800 necesitan más de 2 soportes de profundidad.
Adecuado para profundidad estantería (99 1426) mm 1100 1100 – 1100
Adecuada para profundidad de larguero mm 50
Capacidad de carga (99 1420) kg 1378 1683 2045 2732
Capacidad de carga (99 1426) kg 909 1110 – 1803
