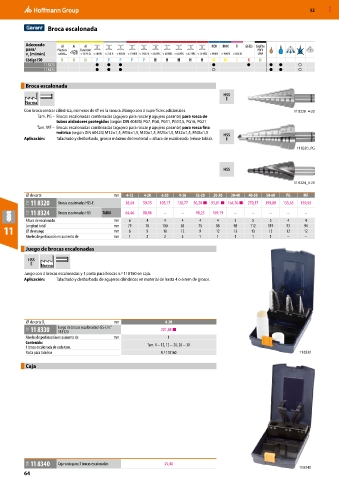

52 MXD

Broca escalonada

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
11 8320 ● ● ● ● ● ● ● ○
11 8324 ● ● ● ○ ● ● ○

Broca escalonada
HSS
E
Norma

Con broca centrar cilíndrica, números de ⌀ en la ranura. Mango con 3 superficies adicionales. 11 8320_4-20
Tam. PG – Brocas escalonadas combinadas (agujero para roscar y agujero pasante) para rosca de
tubos aisladores protegidos (según DIN 40430) PG7, PG8, PG11, PG13,5, PG16, PG21
Tam. MF – Brocas escalonadas combinadas (agujero para roscar y agujero pasante) para rosca fina
métrica (según DIN 60423) M12×1,5, M16×1,5, M20×1,5, M25×1,5, M32×1,5, M40×1,5 HSS
Aplicación: Taladrado y desbarbado, grosor máximo del material = altura de escalonado (véase tabla). E
11 8320_PG

HSS

11 8324_4-20
⌀ de corte mm 4-12 4-20 6-30 9-36 12-20 20-30 30-40 40-50 50-60 PG MF
11C 11 8320 Brocas escalonadas HSS-E 38,64 59,15 105,17 128,77 56,20 ■ 93,81 ■ 164,76 ■ 270,37 399,88 133,63 169,92
11C 11 8324 Brocas escalonadas HSS TiAlN 64,46 88,06 – – 98,23 169,19 – – – – –
Altura de escalonado mm 6 4 4 4 4 4 5 5 5 4 4
11 Longitud total mm 79 70 100 85 75 88 98 112 119 93 94
9
12
12
6
9
10
13
12
12
⌀ de mango
13
13
mm
Niveles de perforación en aumento de mm 1 2 2 3 1 1 1 1 1 – –
Juego de brocas escalonadas
HSS
E Norma

Juego con 3 brocas escalonadas y 1 pasta para brocas n.º 118160 en caja.
Aplicación: Taladrado y desbarbado de agujeros cilíndricos en material de hasta 4 o 6 mm de grosor.
⌀ de corte D C mm 4-30
11C 11 8330 Juego de brocas escalonadas HSS-E N.° 201,48 ■
118320
Niveles de perforación en aumento de mm 1
Contenido: Tam. 4 − 12, 12 − 20, 20 − 30
1 broca escalonada de cada tam.
Pasta para taladrar N.º 118160 11 8330

Caja

11B 11 8340 Caja vacía para 3 brocas escalonadas 35,40
11 8340
