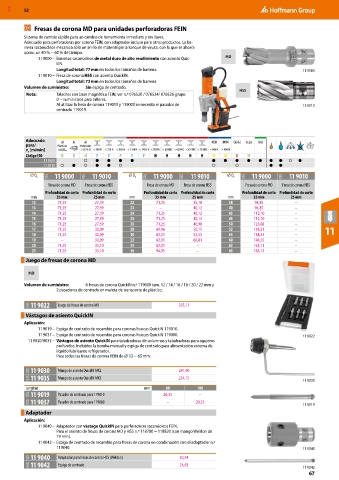

MXD 52

Fresas de corona MD para unidades perforadoras FEIN
Sistema de cambio rápido para un cambio de herramienta inmediato y sin llaves.
Adecuado para perforadoras por corona FEIN, con adaptador incluso para otros productos. La ba-
rrena sacanúcleos mecaniza sólo un anillo de material por arranque de viruta, con lo que se ahorra
aprox. un 40 % − 60 % de tiempo.
11 9000 – Barrenas sacanúcleos de metal duro de alto rendimiento con asiento Quic- MD
kIN.
Longitud total: 77 mm en todos los tamaños de barrena. 11 9000
11 9010 – Fresa de corona HSS con asiento QuickIN.
Longitud total: 72 mm en todos los tamaños de barrena
Volumen de suministro: Sin espiga de centrado.
HSS
Nota: Taladros con base magnética FEIN, ver n.º 076520 / 076524/ 076526 grupo
0 − suministros para talleres.
Al utilizar la fresa de corona 119010 y 119000 se necesita el pasador de 11 9010
centrado 119019.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
11 9000 ○ ● ● ● ● ● ● ● ● ● ● ● ○ ●
11 9010 ○ ● ○ ● ● ○ ○ ○ ● ●
⌀ D C 03G 11 9000 03G 11 9010 ⌀ D C 03G 11 9000 03G 11 9010 ⌀ D C 03G 11 9000 03G 11 9010
Fresa de corona MD Fresa de corona HSS Fresa de corona MD Fresa de corona HSS Fresa de corona MD Fresa de corona HSS
Profundidad de corte Profundidad de corte Profundidad de corte Profundidad de corte Profundidad de corte Profundidad de corte
mm 35 mm 25 mm mm 35 mm 25 mm mm 35 mm 25 mm
12 71,25 27,59 22 71,25 35,10 38 94,85 –
13 71,25 27,59 23 – 40,12 40 94,85 –
14 71,25 27,59 24 71,25 40,12 43 112,10 –
15 71,25 27,59 25 71,25 40,12 45 112,10 –
16 71,25 27,59 26 71,25 46,90 50 125,08 –
17 71,25 30,09 28 69,96 50,15 52 138,21 – 11
18 71,25 30,09 30 82,01 53,55 55 138,21 –
19 – 30,09 32 82,01 60,81 60 144,25 –
20 71,25 35,10 35 82,01 – 62 163,13 –
21 71,25 35,10 36 94,85 – 65 163,13 –
Juego de fresas de corona MD

MD

Volumen de suministro: 6 fresas de corona QuickIN n.º 119000 tam. 12 / 14 / 16 / 18 / 20 / 22 mm y
2 pasadores de centrado en maleta de transporte de plástico.

03G 11 9022 Juego de fresas de corona MD 335,12
Vástagos de asiento QuickIN
Aplicación:
11 9019 – Espiga de centrado de recambio para coronas huecas QuickIN 119010.
11 9037 – Espiga de centrado de recambio para coronas huecas QuickIN 119000. 11 9022
11 9030/9035 – Vástagos de asiento QuickIN para taladradoras de columnas y taladradoras para agujeros
profundos. Incluidos la bomba manual y espiga de centrado para alimentación externa de
líquido lubricante refrigerador.
Para todas las fresas de corona FEIN de ⌀ 12 − 65 mm.

03G 11 9030 Mango de asiento QuickIN MK2 241,90
03G 11 9035 Mango de asiento QuickIN MK3 254,15 11 9030
Longitud mm 80 100
03G 11 9019 Pasador de centrado para 119010 20,35 –
03G 11 9037 Pasador de centrado para 119000 – 20,35 11 9019
Adaptador
Aplicación:
11 9040 – Adaptador con vástago QuickIN para perforadoras sacanúcleos FEIN.
Para el asiento de fresas de corona MD y HSS n.º 118780 − 118820 (con mango Weldon de
19 mm).
11 9042 – Espiga de centrado de recambio para fresas de corona en combinación con el adaptador n.º
119040. 11 9040
03G 11 9040 Adaptador para fresas de corona HSS (Weldon) 30,54
03G 11 9042 Espiga de centrado 24,93 11 9042
