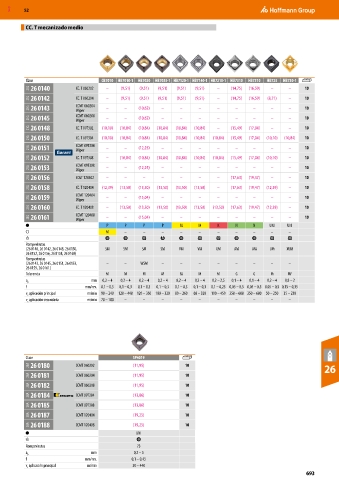

Page 693 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

CC. T mecanizado medio

Clase CB7010 HB7010-1 HB7020 HB7035-1 HB7120-1 HB7140-1 HB7210-1 HU7310 HB7310 HB725 HB730-1
21G 26 0140 CC. T 060202 – (9,51) (9,51) (9,51) (9,51) (9,51) – (14,75) (16,59) – – 10
21G 26 0142 CC. T 060204 – (9,51) (9,51) (9,51) (9,51) (9,51) – (14,75) (16,59) (8,71) – 10
21G 26 0143 CCMT 060204 – – (10,62) – – – – – – – – 10
Wiper
21G 26 0145 CCMT 060208 – – (10,62) – – – – – – – – 10
Wiper
21G 26 0148 CC. T 09T302 (10,10) (10,84) (10,84) (10,84) (10,84) (10,84) – (15,49) (17,04) – – 10
21G 26 0150 CC. T 09T304 (10,10) (10,84) (10,84) (10,84) (10,84) (10,84) (10,84) (15,49) (17,04) (10,10) (10,84) 10
21G 26 0151 CCMT 09T304 – – (12,25) – – – – – – – – 10
Wiper
21G 26 0152 CC. T 09T308 – (10,84) (10,84) (10,84) (10,84) (10,84) (10,84) (15,49) (17,04) (10,10) – 10
21G 26 0153 CCMT 09T308 – – (12,25) – – – – – – – – 10
Wiper
21G 26 0156 CCGT 120402 – – – – – – – (17,63) (19,47) – – 10

21G 26 0158 CC. T 120404 (12,39) (13,50) (13,50) (13,50) (13,50) (13,50) – (17,63) (19,47) (12,39) – 10
21G 26 0159 CCMT 120404 – – (15,04) – – – – – – – – 10
Wiper
21G 26 0160 CC. T 120408 – (13,50) (13,50) (13,50) (13,50) (13,50) (13,50) (17,63) (19,47) (12,39) – 10
21G 26 0161 CCMT 120408 – – (15,04) – – – – – – – – 10
Wiper
P P P P M M K N N UNI UNI
M – – – – – – – – – –

Rompevirutas
(26 0140, 26 0142, 26 0148, 26 0150, SM SM SM SM VM VM GM AM AM UM XUM
26 0152, 26 0156, 26 0158, 26 0160)
Rompevirutas
(26 0143, 26 0145, 26 0151, 26 0153, – – WSM – – – – – – – –
26 0159, 26 0161)
Tolerancia M M M M M M M G G M MF
a p mm 0,2 – 4 0,2 – 4 0,2 – 4 0,2 – 4 0,2 – 4 0,2 – 4 0,2 – 2,5 0,1 – 4 0,1 – 4 0,2 – 4 0,8 – 2
f mm/rev. 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,25 0,05 – 0,5 0,05 – 0,5 0,05 – 0,5 0,15 – 0,35
v aplicación principal m/min 90 – 240 120 – 440 120 – 350 100 – 320 80 – 260 60 – 320 100 – 450 350 – 600 350 – 600 50 – 250 35 – 230
c
v aplicación secundaria m/min 70 – 180 – – – – – – – – – –
c

Clase SP4019
28A 26 0180 CCMT 060202 (11,95) 10 26
28A 26 0181 CCMT 060204 (11,95) 10
28A 26 0182 CCMT 060208 (11,95) 10
28A 26 0184 CCMT 09T304 (13,86) 10
28A 26 0185 CCMT 09T308 (13,86) 10
28A 26 0187 CCMT 120404 (19,25) 10

28A 26 0188 CCMT 120408 (19,25) 10
UNI

Rompevirutas 73
a p mm 0,2 – 5
f mm/rev. 0,1 – 0,45
v aplicación principal m/min 30 – 440
c
693
