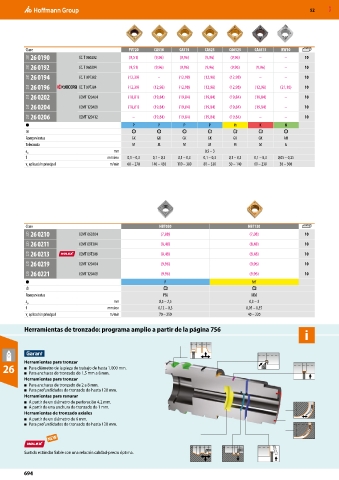

Page 694 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Clase PV720 CA510 CA515 CA525 CA6525 CA4515 KW10
25E 26 0190 CC. T 060202 (9,51) (9,96) (9,96) (9,96) (9,96) – – 10
25E 26 0192 CC. T 060204 (9,51) (9,96) (9,96) (9,96) (9,96) (9,96) – 10
25E 26 0194 CC. T 09T302 (12,39) – (12,98) (12,98) (12,98) – – 10

25E 26 0196 CC. T 09T304 (12,39) (12,98) (12,98) (12,98) (12,98) (12,98) (21,10) 10
25E 26 0202 CCMT 120404 (18,81) (19,84) (19,84) (19,84) (19,84) (19,84) – 10
25E 26 0204 CCMT 120408 (18,81) (19,84) (19,84) (19,84) (19,84) (19,84) – 10
25E 26 0206 CCMT 120412 – (19,84) (19,84) (19,84) (19,84) – – 10
P P P P M K N

Rompevirutas GK GK GK GK GK GK AH
Tolerancia M M M M M M G
a p mm 0,5 – 3
f mm/rev. 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,05 – 0,25
v aplicación principal m/min 60 – 270 140 – 450 110 – 380 80 – 330 50 – 140 60 – 230 30 – 300
c

Clase HBT020 HBT130
22D 26 0210 CCMT 060204 (7,08) (7,08) 10
22D 26 0211 CCMT 09T304 (8,48) (8,48) 10
22D 26 0213 CCMT 09T308 (8,48) (8,48) 10
22D 26 0219 CCMT 120404 (9,96) (9,96) 10

22D 26 0221 CCMT 120408 (9,96) (9,96) 10
P MF

Rompevirutas PM MM
a p mm 0,5 – 2,5 0,3 – 3
f mm/rev. 0,12 – 0,3 0,05 – 0,35
v aplicación principal m/min 70 – 250 40 – 220
c
Herramientas de tronzado: programa amplio a partir de la página 756
i

Herramientas para tronzar
26 ■ Para diámetro de la pieza de trabajo de hasta 1.000 mm.
■ Para anchuras de tronzado de 1,5 mm a 8 mm.
Herramientas para tronzar
■ Para anchuras de tronzado de 2 a 8 mm.
■ Para profundidades de tronzado de hasta 120 mm.
Herramientas para ranurar
■ A partir de un diámetro de perforación 4,2 mm.
■ A partir de una anchura de tronzado de 1 mm.
Herramientas de tronzado axiales
■ A partir de un diámetro de 6 mm.
■ Para profundidades de tronzado de hasta 120 mm.

Surtido estándar fiable con una relación calidad-precio óptima.

694
