98

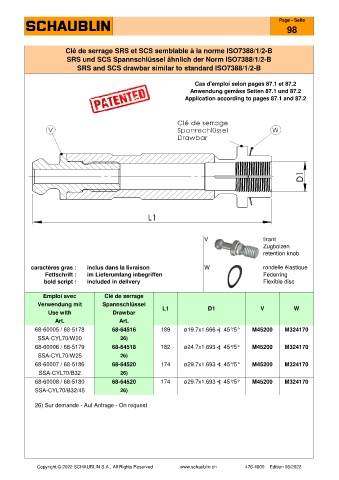

Clé de serrage SRS et SCS semblable à la norme ISO7388/1/2-B
SRS und SCS Spannschlüssel ähnlich der Norm ISO7388/1/2-B
SRS and SCS drawbar similar to standard ISO7388/1/2-B

Cas d'emploi selon pages 87.1 et 87.2
Anwendung gemäss Seiten 87.1 und 87.2
Application according to pages 87.1 and 87.2

V tirant
Zugbolzen
retention knob

caractères gras : inclus dans la livraison W rondelle élastique
Fettschrift : im Lieferumfang inbegriffen Federring
bold script : included in delivery Flexible disc

Emploi avec Clé de serrage
Verwendung mit Spannschlüssel
L1 D1 V W
Use with Drawbar
Art. Art.
68-60005 / 68-5178 68-64516 189 ø19.7x1.666 ) 45°/5° M45200 M324170
SSA-CYL70/W20 26)
68-60006 / 68-5179 68-64518 182 ø24.7x1.693 ) 45°/5° M45200 M324170
SSA-CYL70/W25 26)
68-60007 / 68-5186 68-64520 174 ø29.7x1.693 ) 45°/5° M45200 M324170
SSA-CYL70/B32 26)
68-60008 / 68-5180 68-64520 174 ø29.7x1.693 ) 45°/5° M45200 M324170
SSA-CYL70/B32/45 26)

26) Sur demande - Auf Anfrage - On request
