Page - Seite
99

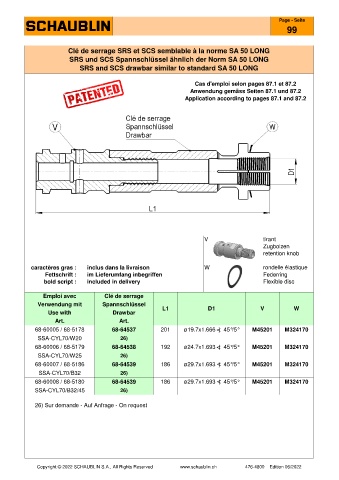

Clé de serrage SRS et SCS semblable à la norme SA 50 LONG
SRS und SCS Spannschlüssel ähnlich der Norm SA 50 LONG
SRS and SCS drawbar similar to standard SA 50 LONG

Cas d'emploi selon pages 87.1 et 87.2
Anwendung gemäss Seiten 87.1 und 87.2
Application according to pages 87.1 and 87.2

V tirant
Zugbolzen
retention knob

caractères gras : inclus dans la livraison W rondelle élastique
Fettschrift : im Lieferumfang inbegriffen Federring
bold script : included in delivery Flexible disc

Emploi avec Clé de serrage
Verwendung mit Spannschlüssel
L1 D1 V W
Use with Drawbar
Art. Art.
68-60005 / 68-5178 68-64537 201 ø19.7x1.666 ) 45°/5° M45201 M324170
SSA-CYL70/W20 26)
68-60006 / 68-5179 68-64538 192 ø24.7x1.693 ) 45°/5° M45201 M324170
SSA-CYL70/W25 26)
68-60007 / 68-5186 68-64539 186 ø29.7x1.693 ) 45°/5° M45201 M324170
SSA-CYL70/B32 26)
68-60008 / 68-5180 68-64539 186 ø29.7x1.693 ) 45°/5° M45201 M324170
SSA-CYL70/B32/45 26)

26) Sur demande - Auf Anfrage - On request
