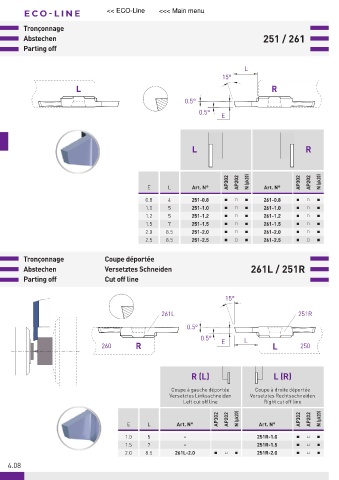

Page 252 - 21-036 APPLITEC catalogue.indb

EC O-LINE << ECO-Line <<< Main menu

Tronçonnage
Abstechen 251 / 261
Parting off

L
15°
L R
0.5°
0.5°
E

L R

AP302 AP202 N (μk20) AP302 AP202 N (μk20)
E L Art. N° Art. N°
0.8 4 251-0.8 Ŷ Ƒ Ŷ 261-0.8 Ŷ Ƒ Ŷ
1.0 5 251-1.0 Ŷ Ƒ Ŷ 261-1.0 Ŷ Ƒ Ŷ
1.2 5 251-1.2 Ŷ Ƒ Ŷ 261-1.2 Ŷ Ƒ Ŷ
1.5 7 251-1.5 Ŷ Ƒ Ŷ 261-1.5 Ŷ Ƒ Ŷ
2.0 8.5 251-2.0 Ŷ Ƒ Ŷ 261-2.0 Ŷ Ƒ Ŷ
2.5 8.5 251-2.5 Ŷ Ƒ Ŷ 261-2.5 Ŷ Ƒ Ŷ

Tronçonnage Coupe déportée
Abstechen Versetztes Schneiden 261L / 251R
Parting off Cut off line

15°

261L 251R
0.5°
0.5° E L
260 R L 250

R (L) L (R)

Coupe à gauche déportée Coupe à droite déportée
Versetztes Linksschneiden Versetztes Rechtsschneiden
Left cut off line Right cut off line
AP302 AP202 N (μk20) AP302 AP202 N (μk20)
E L Art. N° Art. N°
1.0 5 - 251R-1.0 Ŷ Ƒ Ŷ
1.5 7 - 251R-1.5 Ŷ Ƒ Ŷ
2.0 8.5 261L-2.0 Ŷ Ƒ Ŷ 251R-2.0 Ŷ Ƒ Ŷ
4.08
