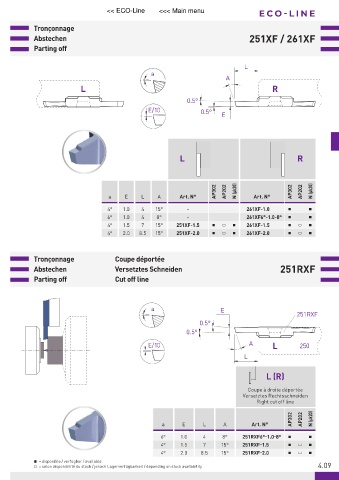

P. 253
<< ECO-Line <<< Main menu EC O-LINE
Tronçonnage
Abstechen 251XF / 261XF
Parting off
L
a
A
L R
0.5°
E/10 0.5°
E
L R
AP302 AP202 N (μk20) AP302 AP202 N (μk20)
a E L A Art. N° Art. N°
4° 1.0 4 15° - 261XF-1.0 Ŷ Ŷ
6° 1.0 4 8° - 261XF6°-1.0-8° Ŷ Ŷ
4° 1.5 7 15° 251XF-1.5 Ŷ Ƒ Ŷ 261XF-1.5 Ŷ Ƒ Ŷ
4° 2.0 8.5 15° 251XF-2.0 Ŷ Ƒ Ŷ 261XF-2.0 Ŷ Ƒ Ŷ
Tronçonnage Coupe déportée
Abstechen Versetztes Schneiden 251RXF
Parting off Cut off line
a E
251RXF
0.5°
0.5°
E/10 A L 250
L
L (R)
Coupe à droite déportée
Versetztes Rechtsschneiden
Right cut off line
AP302 AP202 N (μk20)
a E L A Art. N°
6° 1.0 4 8° 251RXF6°-1.0-8° Ŷ Ŷ
4° 1.5 7 15° 251RXF-1.5 Ŷ Ƒ Ŷ
4° 2.0 8.5 15° 251RXF-2.0 Ŷ Ƒ Ŷ
Ŷ = disponible / verfügbar / available
4.09
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
