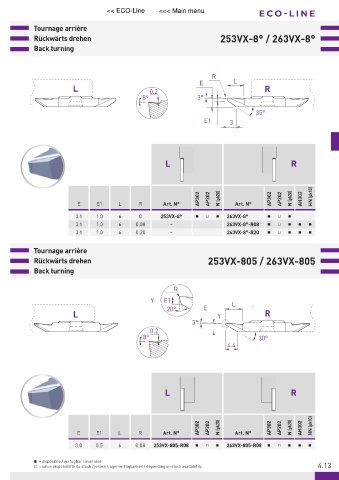

P. 257
<< ECO-Line <<< Main menu EC O-LINE
Tournage arrière
Rückwärts drehen 253VX-8° / 263VX-8°
Back turning
R
E L
L 0.2 R
8° 3°
35°
E1 3
L R
AP302 AP202 N (μk20) AP302 AP202 N (μk20) AH302 HN (μk10)
E E1 L R Art. N° Art. N°
3.1 1.0 6 0 253VX-8° Ŷ Ƒ Ŷ 263VX-8° Ŷ Ƒ Ŷ
3.1 1.0 6 0.08 - 263VX-8°-R08 Ŷ Ƒ Ŷ Ŷ Ŷ
3.1 1.0 6 0.20 - 263VX-8°-R20 Ŷ Ƒ Ŷ Ŷ Ŷ
Tournage arrière
Rückwärts drehen 253VX-805 / 263VX-805
Back turning
R
Y E1 L
20° E
L Y R
3°
0.2
8° 30°
4.4
L R
AP302 AP202 N (μk20) AP302 AP202 N (μk20) AH302 HN (μk10)
E E1 L R Art. N° Art. N°
3.0 0.5 6 0.08 253VX-805-R08 Ŷ Ƒ Ŷ 263VX-805-R08 Ŷ Ƒ Ŷ Ŷ Ŷ
Ŷ = disponible / verfügbar / available
4.13
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
