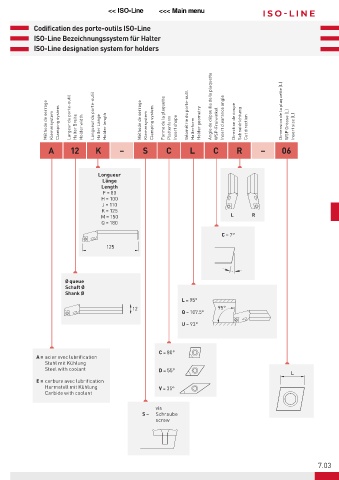

Codification des porte-outils ISO-Line
ISO-Line Bezeichnungssystem für Halter
ISO-Line designation system for holders

Méthode de serrage Klemmsystem Clamping system Largeur du porte-outil Halter Breite Holder width Longueur du porte-outil Halter Länge Holder length Méthode de serrage Klemmsystem Clamping system Forme de la plaquette Plattenform Insert shape Géométrie du porte-outil Halterform Holder geometry Angle de dépouille de la plaque

A 12 K – S C L C R – 06

Longueur
Länge
Length
F = 80
H = 100
J = 110
K = 125
L R
M = 150
Q = 180
C = 7°
125

Ø queue
Schaft Ø
Shank Ø
L = 95°
12 95°
Q = 107.5°
U = 93°

C = 80°
A = acier avec lubrification
Stahl mit Kühlung
Steel with coolant D = 55°
L
E = carbure avec lubrification
Harmetall mit Kühlung V = 35°
Carbide with coolant

vis
S = Schraube
screw
