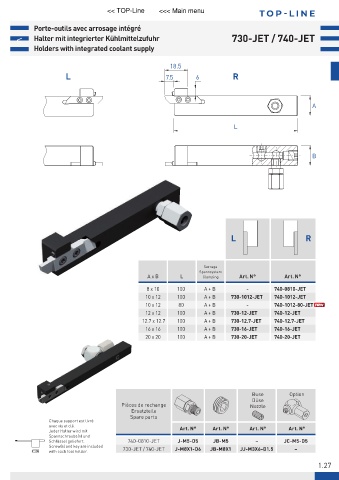

Page 31 - 21-036 APPLITEC catalogue.indb

<< TOP-Line <<< Main menu T OP -LINE

Porte-outils avec arrosage intégré
< Halter mit integrierter Kühlmittelzufuhr 730-JET / 740-JET
Holders with integrated coolant supply

18.5
L 7.5 6 R

A

L

B

L R

Serrage
Spannsystem
A x B L Clamping Art. N° Art. N°
8 x 10 100 A + B - 740-0810-JET
10 x 12 100 A + B 730-1012-JET 740-1012-JET
10 x 12 80 A + B - 740-1012-80-JET
12 x 12 100 A + B 730-12-JET 740-12-JET
12.7 x 12.7 100 A + B 730-12.7-JET 740-12.7-JET
16 x 16 100 A + B 730-16-JET 740-16-JET
20 x 20 100 A + B 730-20-JET 740-20-JET

Buse Option
Düse
Pièces de rechange Nozzle
Ersatzteile
Spare parts
Chaque support est livré
avec vis et clé. Art. N° Art. N° Art. N° Art. N°
Jeder Halter wird mit
Spannschraube(n) und
Schlüssel geliefert. 740-0810-JET J-M5-D5 JB-M5 – JC-M5-D5
Screw(s) and key are included 730-JET / 740-JET J-M8X1-D6 JB-M8X1 JJ-M3X6-D1.5 –
with each tool holder.
1.27
