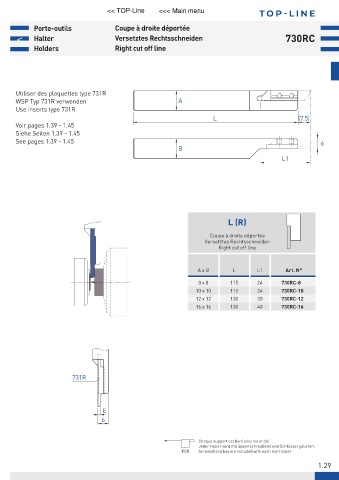

<< TOP-Line <<< Main menu T OP -LINE
Porte-outils Coupe à droite déportée
< Halter Versetztes Rechtsschneiden 730RC
Holders Right cut off line
Utiliser des plaquettes type 731R
WSP Typ 731R verwenden A
Use inserts type 731R
L (7.5)
Voir pages 1.39 - 1.45
Siehe Seiten 1.39 - 1.45
See pages 1.39 - 1.45 6
B
L1
L (R)
Coupe à droite déportée
Versetztes Rechtsschneiden
Right cut off line
A x B L L1 Art. N°
8 x 8 115 24 730RC-8
10 x 10 115 24 730RC-10
12 x 12 130 30 730RC-12
16 x 16 130 40 730RC-16
731R
E
6
Chaque support est livré avec vis et clé.
Jeder Halter wird mit Spannschraube(n) und Schlüssel geliefert.
Screw(s) and key are included with each tool holder.
1.29
