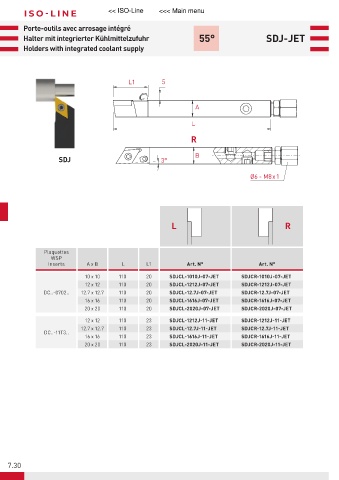

Page 318 - 21-036 APPLITEC catalogue.indb

ISO-LINE << ISO-Line <<< Main menu

Porte-outils avec arrosage intégré
Halter mit integrierter Kühlmittelzufuhr 55° SDJ-JET
Holders with integrated coolant supply

L1 5

A

L
R

B
SDJ 3°

Ø6 - M8x1

L R

Plaquettes
WSP
Inserts A x B L L1 Art. N° Art. N°
10 x 10 110 20 SDJCL-1010J-07-JET SDJCR-1010J-07-JET
12 x 12 110 20 SDJCL-1212J-07-JET SDJCR-1212J-07-JET
DC..-0702.. 12.7 x 12.7 110 20 SDJCL-12.7J-07-JET SDJCR-12.7J-07-JET
16 x 16 110 20 SDJCL-1616J-07-JET SDJCR-1616J-07-JET
20 x 20 110 20 SDJCL-2020J-07-JET SDJCR-2020J-07-JET
12 x 12 110 23 SDJCL-1212J-11-JET SDJCR-1212J-11-JET
12.7 x 12.7 110 23 SDJCL-12.7J-11-JET SDJCR-12.7J-11-JET
DC..-11T3..
16 x 16 110 23 SDJCL-1616J-11-JET SDJCR-1616J-11-JET
20 x 20 110 23 SDJCL-2020J-11-JET SDJCR-2020J-11-JET

7.30
