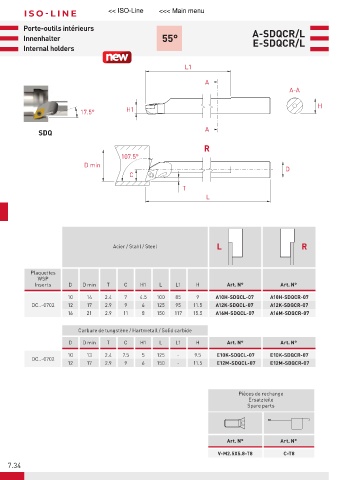

Porte-outils intérieurs A-SDQCR/L
Innenhalter 55° E-SDQCR/L
Internal holders

L1

A
A-A

H
H1
17.5°
A
SDQ
R
107.5°
D min
D
C
T
L

Acier / Stahl / Steel L R

Plaquettes
WSP
Inserts D D min T C H1 L L1 H Art. N° Art. N°
10 14 2.4 7 4.5 100 85 9 A10H-SDQCL-07 A10H-SDQCR-07
DC..-0702 12 17 2.9 9 6 125 95 11.5 A12K-SDQCL-07 A12K-SDQCR-07
16 21 2.9 11 8 150 117 15.5 A16M-SDQCL-07 A16M-SDQCR-07
Carbure de tungstène / Hartmetall / Solid carbide

D D min T C H1 L L1 H Art. N° Art. N°
10 13 2.4 7.5 5 125 - 9.5 E10K-SDQCL-07 E10K-SDQCR-07
DC..-0702
12 17 2.9 9 6 150 - 11.5 E12M-SDQCL-07 E12M-SDQCR-07

Pièces de rechange
Ersatzteile
Spare parts

Art. N° Art. N°
V-M2.5X5.8-T8 C-T8
7.34
